Раскрыта схема активного охлаждения Oculus Quest

Индустрия портативных компьютеров постепенно переходит на пассивные системы охлаждения без движущихся частей. Это очень медленный процесс, который связан с ростом вычислительных мощностей на единицу выделяемого тепла. Если для комфортной работы человеку хватает машины с пассивным охлаждением, ему повезло, потому что она потенциально надёжнее и, конечно, на 100% тише. Правда в том, что для качественной виртуальной реальности без кулеров пока не обойтись.

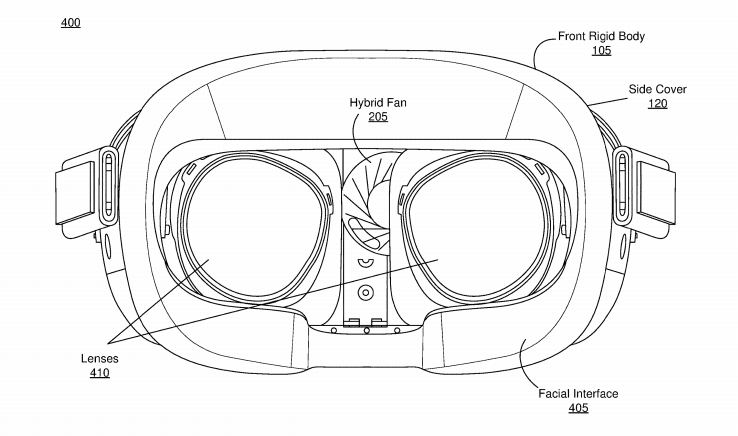

Очки Quest — следующий шаг мощности в мобильной экосистеме Oculus. В отличие от Go на относительно слабом чипе Snapdragon 821, компании не удалось спроектировать новинку без активного охлаждения. Наличие кулера подтверждено официально. А опубликованная 25 октября патентная заявка Oculus раскрывает устройство системы отведения тепла «на базе гибридного вентилятора и тепловой трубки».

Необходимо подчеркнуть, что описанные схемы не обязательно соответствуют дизайну финального устройства, но вероятность очень высока.

Раскрыта схема активного охлаждения Oculus Quest

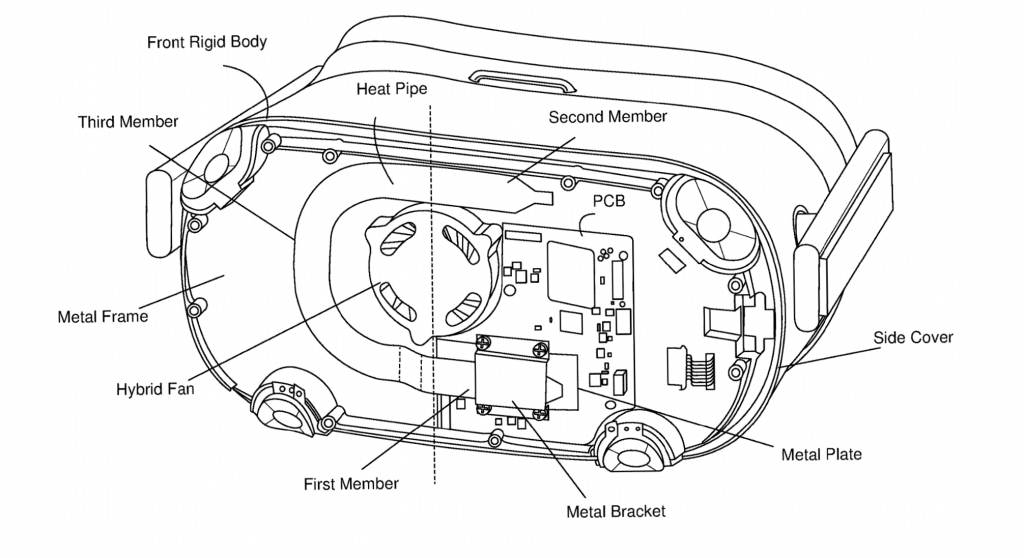

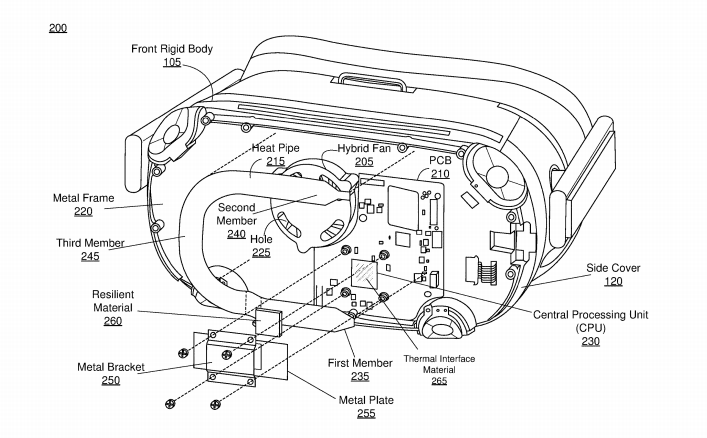

Передняя панель очков выступает в качестве радиатора. Инженеры соединили с ней тепловую трубку, горячий воздух от чипсета на которую гонит кулер с направляющим поток кожухом. Трубка также ложится на теплообменное покрытие процессора Snapdragon 835.

Раскрыта схема активного охлаждения Oculus Quest

Заявка зарегистрирована 19 апреля 2017 года, задолго до официального анонса Quest и почти за два года до их планируемого релиза. Подробнее ознакомиться с документом вы можете по этой ссылке.
