Учёные создали установку для отладки печатных плат с помощью дополненной реальности

351

Даже если вы гениальный проектировщик плат и схемотехник, в производстве вам всё равно придётся тестировать платы на ошибки, потому что они случаются. Тестирование и отладка печатной платы обычно включают много перекрёстных проверок между компонентами, подложкой и схемой, что быстро утомляет и с несложными проектами. Чтобы облегчить эту задачу, группа учёных из Вашингтонского университета и Университета Карнеги-Меллона разработала рабочее место для отладки плат с помощью дополненной реальности.

Сама идея не нова, поскольку допреальность помогает собирать и тестировать электронику на производственных линиях десятилетиями. Однако проект Augmented Reality Debugging Workbench (ARDW) представляет собой установку, которую по данным с GitHub можно воспроизвести даже для домашнего использования.

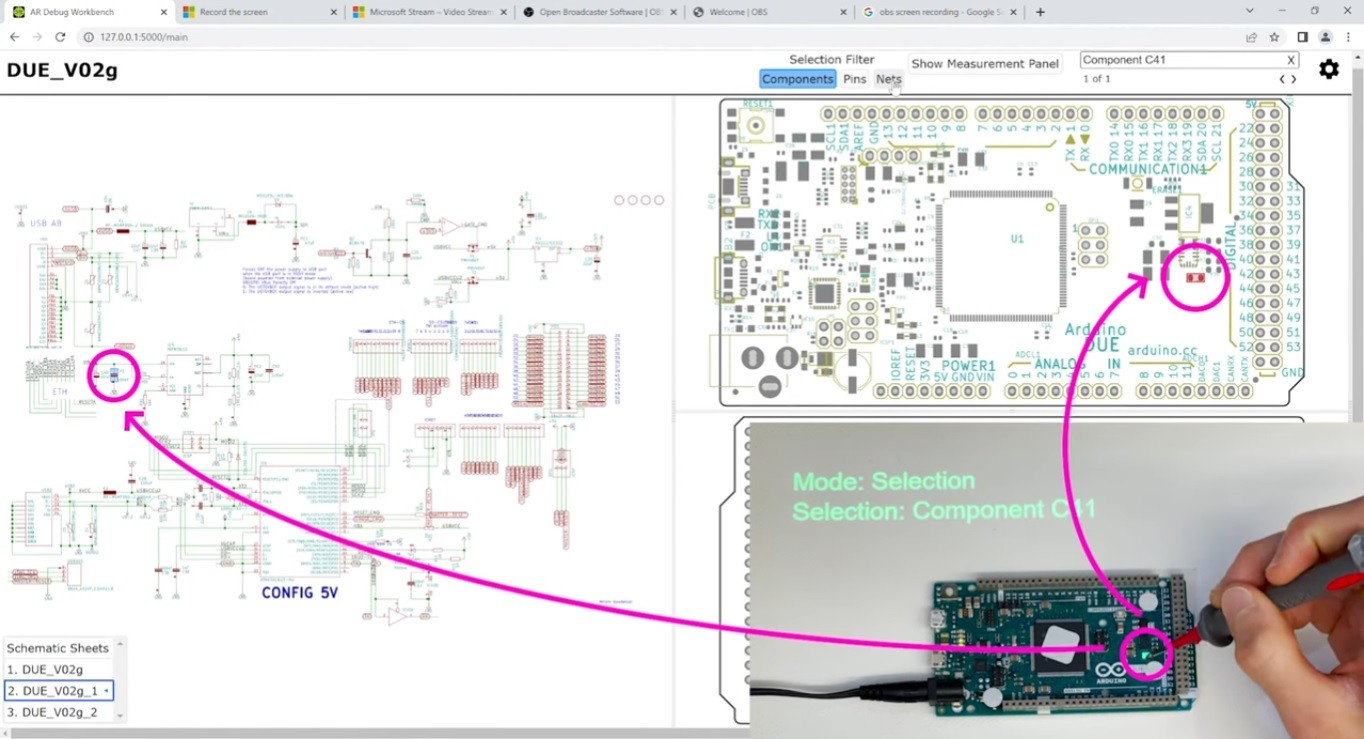

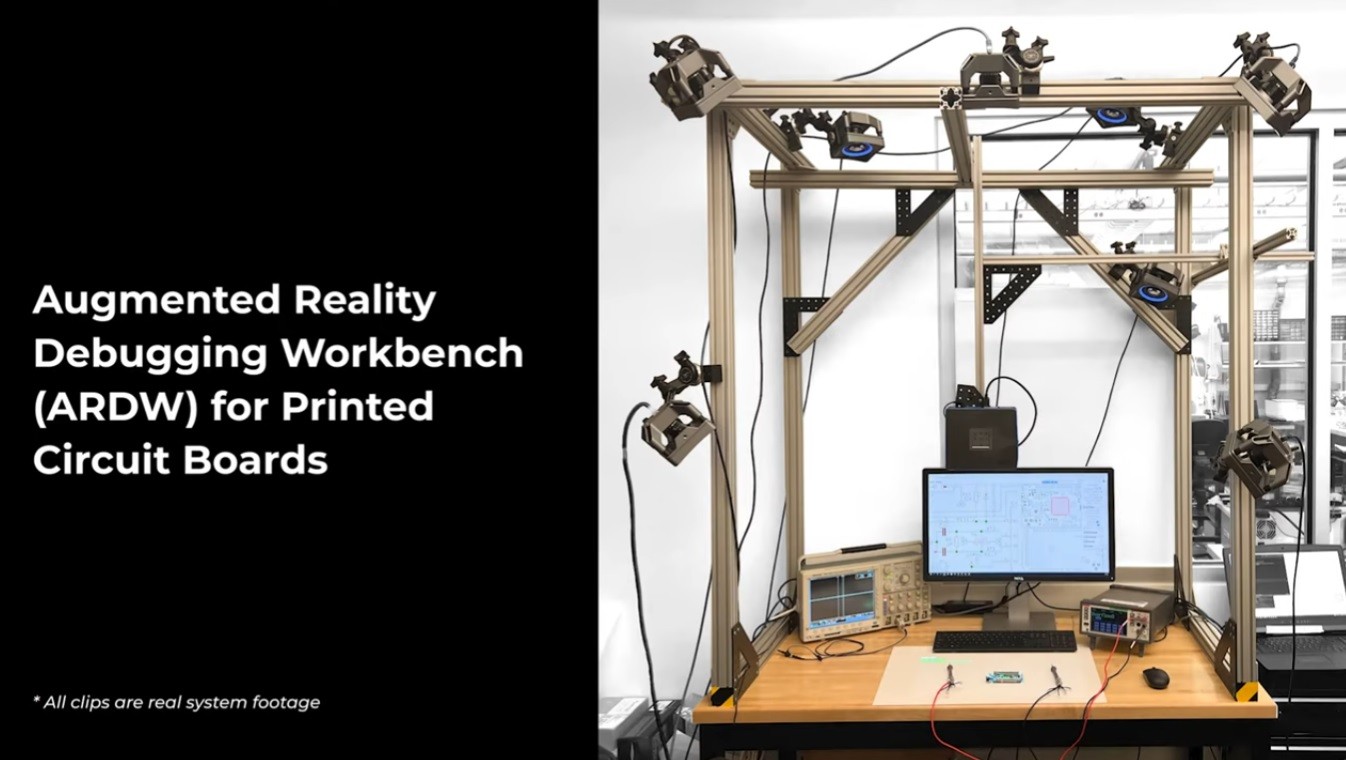

Рабочее место состоит из лабораторного стола с антистатическим ковриком, набора измерительных инструментов и компьютера. Чтобы воспользоваться главным преимуществом ARDW, а именно проецированием подсказок на плату, нужно положить её на стол, открыть схему и топологию в KiCAD. Новая кнопка в KiCAD экспортирует схему в установку, и компьютер получает возможность выделять элементы не только на экране, но и на самой плате.

Набор камер отслеживает движение инструментов и платы на столе, а проектор накладывает информацию аналогично подсказкам в KiCAD. Инженер больше не обязан отвлекаться на экран по мелочам. Например, есть возможность выделять определённые части на всех компонентах, чтобы быстро проверять их ориентацию, или выделять все контактные площадки, которые должны оставаться пустыми по проекту. А если возник вопрос, на какой компонент вы смотрите, достаточно коснуться его щупом мультиметра, чтобы получить справку.

В научной работе, результатом которой стала установка ARDW, учёные также исследовали её удобство на группе испытуемых. Им особенно понравилась возможность быстро находить компоненты на переполненных платах, но система онлайн-измерений показалась громоздкой из-за ограниченной точности позиционирования. Поэтому дальнейшую работу исследователи сосредоточат на улучшении разрешения проецируемого изображения, повышении компактности и надёжности системы.

Всё программное обеспечение находится в свободном доступе на GitHub. Оригинал отчёта о работе над ARDW читайте здесь.
