Компоненты Vision Pro: что размещено на платах первых очков Apple

Мы уже показали вам разборку Apple Vision Pro в двух частях. Эти материалы позволяют составит более глубокое, чем у большинства, представление об очках Apple и в принципе современных очках смешанной реальности. Однако в iFixit вдобавок описали все компоненты плат, которые смогли идентифицировать. Интересно это прежде всего инженерам по электронике, хотя утолить любопытство поможет каждому.

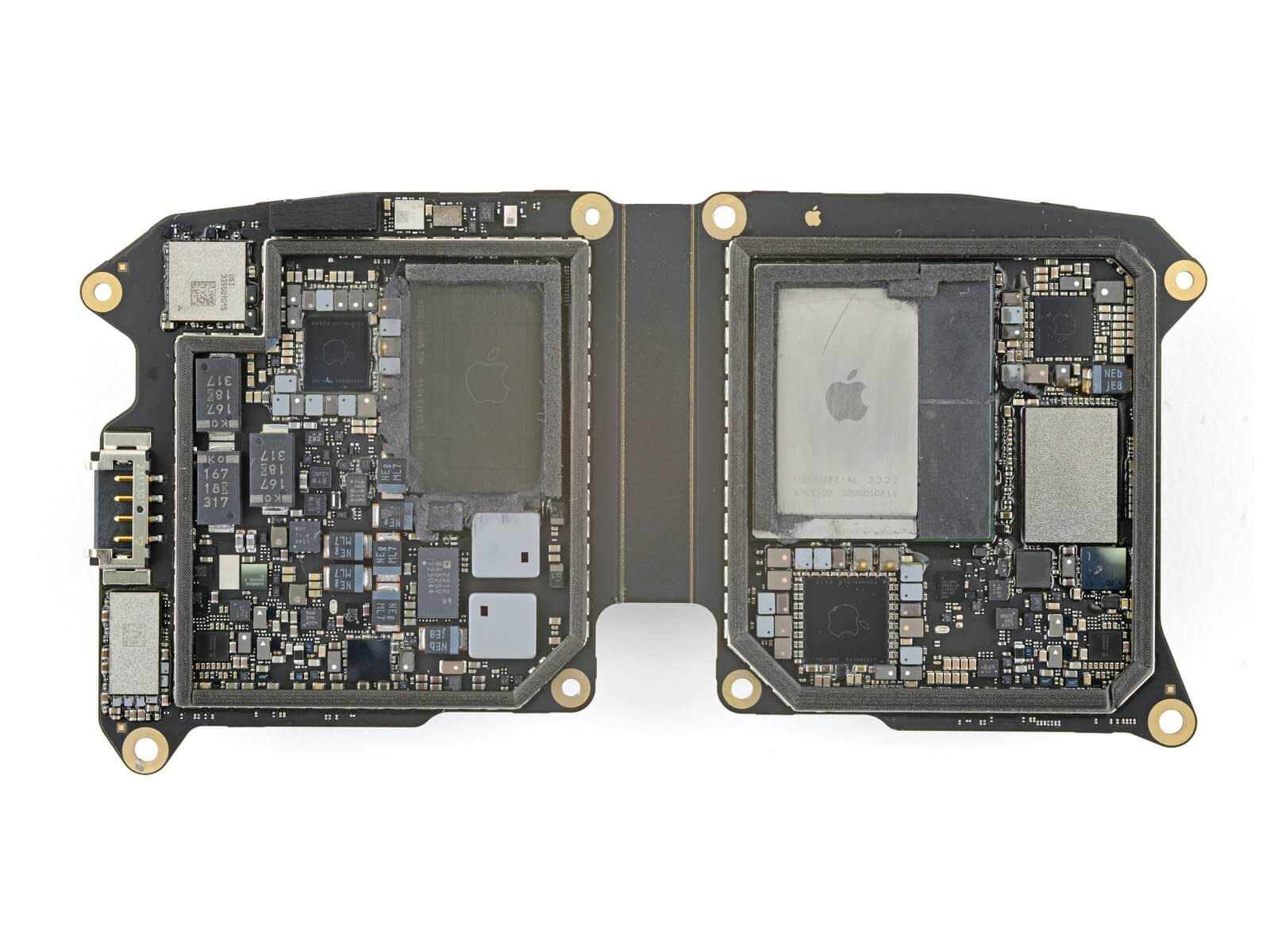

Передняя часть материнской платы

  1. Восьмиядерный прикладной процессор со встроенной графикой Apple M2 APL1109/339S01081E
  2. Оперативная память Micron MT62F1G64D8WT-031 XT:B, 8 ГБ LPDDR5 SDRAM
  3. Сопроцессор для данных с датчиков Apple R1 APL1W08/339S01186
  4. Флеш-память Kioxia K5A4RC2097, 256 ГБ, NAND
  5. Чипы управления питанием Apple APL109C/343S00627, APL109D/343S00628, APL1004/343S00629, 338S00521-B0
  6. Тактовый буфер Texas Instruments LMK1C1104
  7. Двухканальный синхронный понижающий преобразователь Analog Devices LT8652S, 8,5 А / 18 В
  8. Понижающий преобразователь Texas Instruments TPS62125 300 мА
  9. Регулируемый повышающий преобразователь Texas Instruments TPS61045
  10. Ограничитель тока onsemi FPF2895C
  11. LDO-стабилизатор Texas Instruments TPS70936, 150 мА / 3.6 В
  12. Модуль Wi-Fi / Bluetooth USI 339S01015

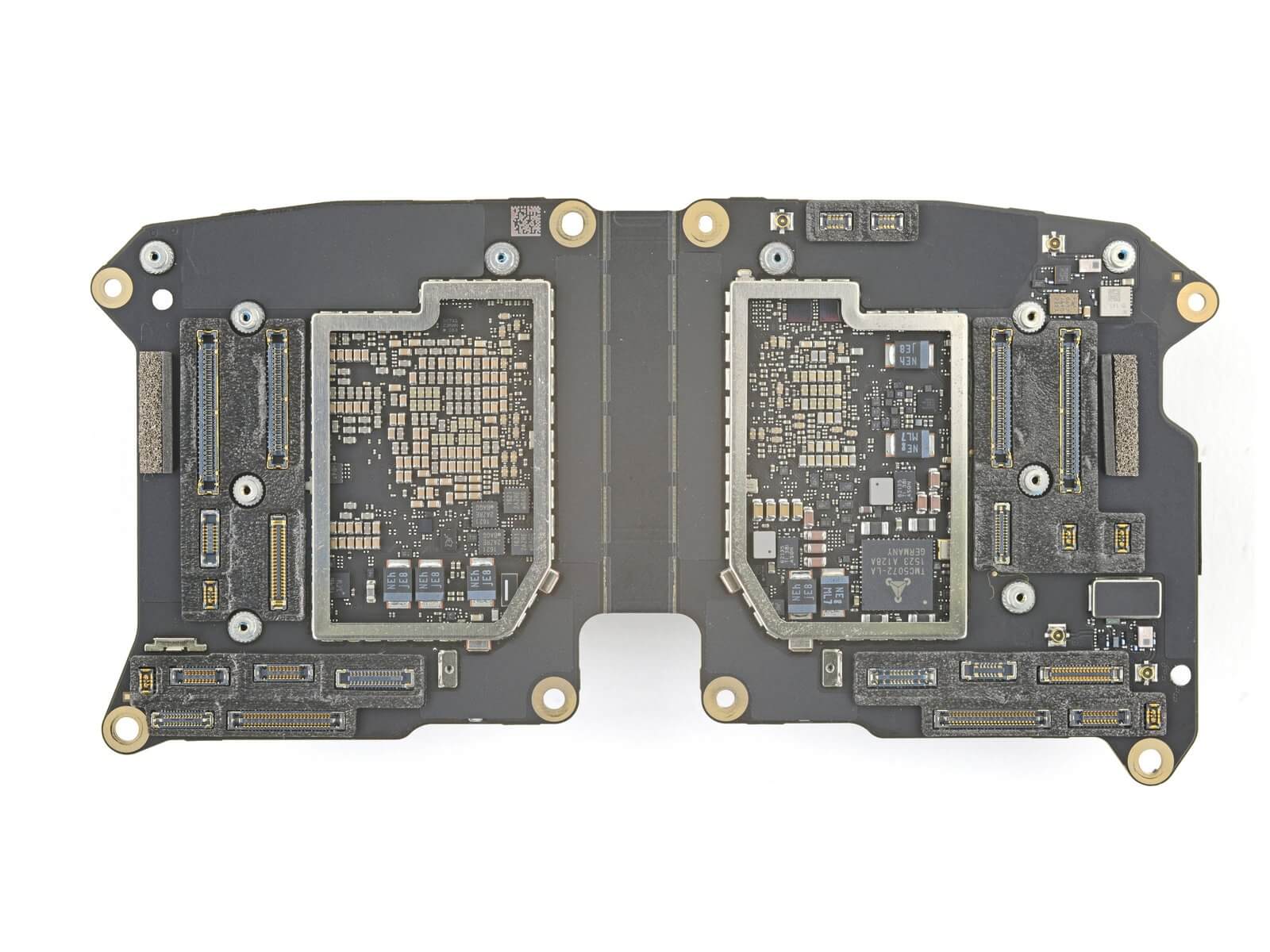

Задняя часть материнской платы

  • Драйвер двухфазного шагового двигателя Analog Devices TMC5072
  • Программируемая вентильная матрица Lattice Semiconductor ICE5LP4K iCE40 Ultra
  • Аудиокодек Likely Cirrus Logic CS46L11
  • Мультипликатор / демультипликатор Diodes Incorporated PI2DBS16212A 2:1
  • Аналоговый переключатель Texas Instruments TMUX1575, четверной, однополюсный, двухконтактный
  • Аналоговый переключатель Texas Instruments TS5A23159, двойной, однополюсный, двухконтактный
  • Понижающий преобразователь Texas Instruments TPS62135, 4 A
  • Компаратор Texas Instruments TLV6703
  • Ограничитель тока onsemi FPF2895C

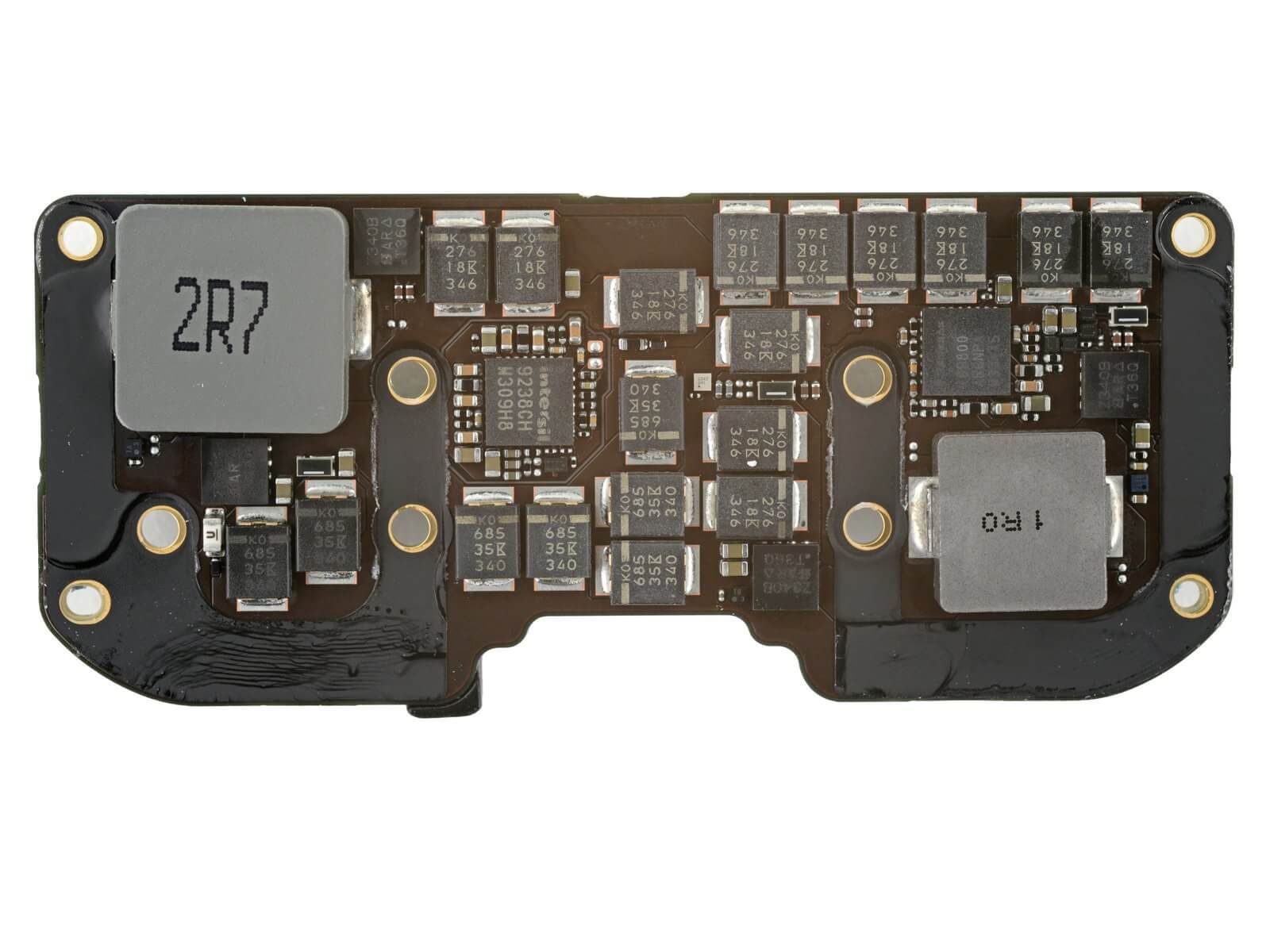

Передняя часть платы питания из аккумуляторного модуля

  • Микроконтроллер STMicroelectronics STM32L4A6VG, ARM Cortex-M4
  • Флеш-память типа NOR GigaDevice GD25Q80E, 1 МБ Контроллер USB Type-C Texas Instruments CD3217B13
  • Защита порта USB Type-C Texas Instruments TPD4S311A
  • Синхронный понижающий преобразователь Texas Instruments TPS62180, 6 А
  • Понижающий преобразователь Texas Instruments TPS62160, 1 A
  • Ограничитель тока onsemi FPF2895C
  • Акселерометр Bosch Sensortec

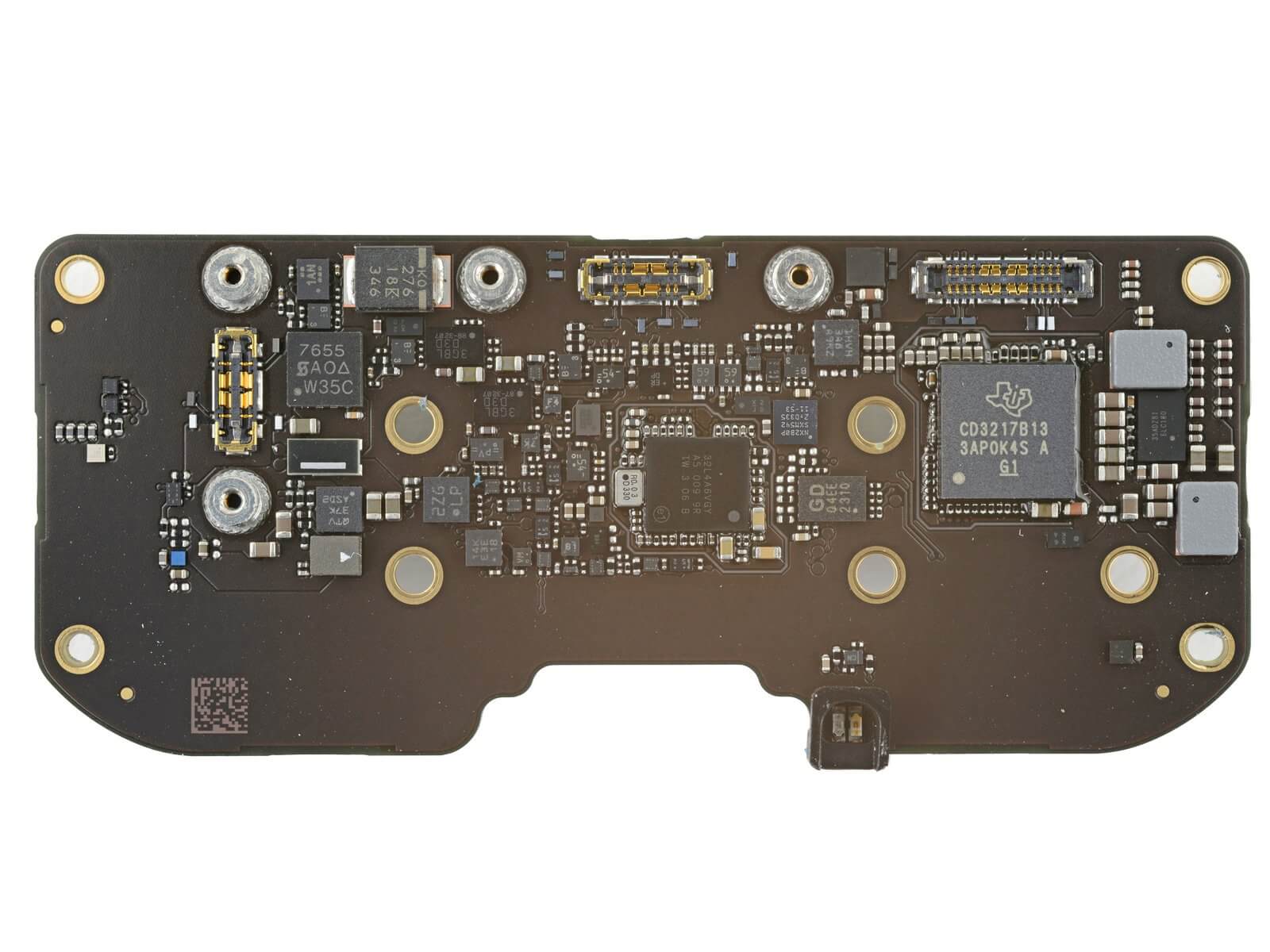

Задняя часть платы питания

  • Повышающий зарядный модуль Renesas ISL9238C buck-boost battery charger
  • Двунаправленный повышающе-понижающий стабилизатор напряжения Renesas RAA489800
  • Датчики температуры Texas Instruments TMP103A и TMP103B

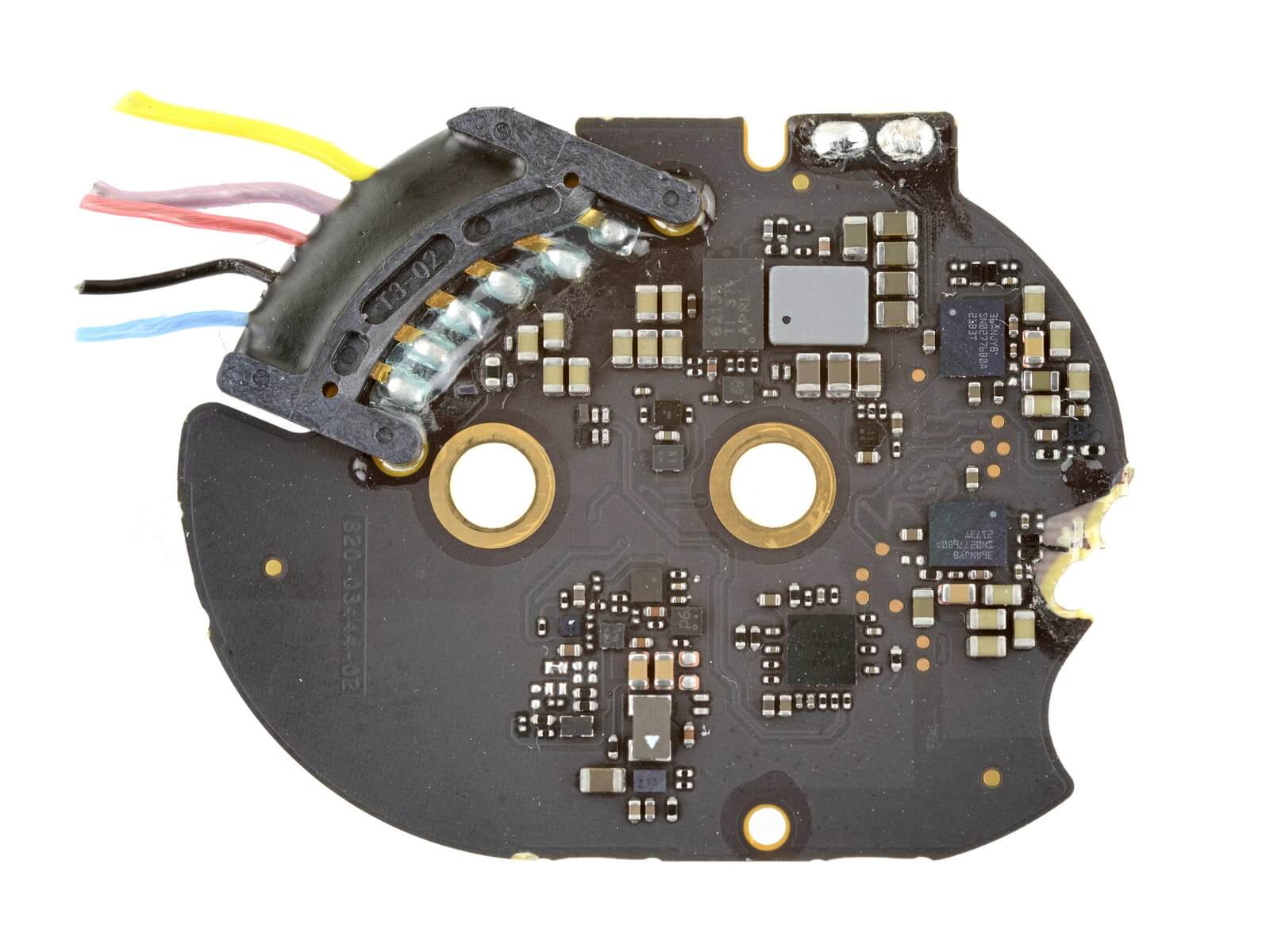

Плата модуля с динамиком

  1. Аудиокодек Likely Cirrus Logic CS46L11
  2. Аудиоусилитель Texas Instruments SN02776B0A
  3. Понижающий преобразователь Texas Instruments TPS62135, 4 A
