Разборка Apple Vision Pro: первая часть

233

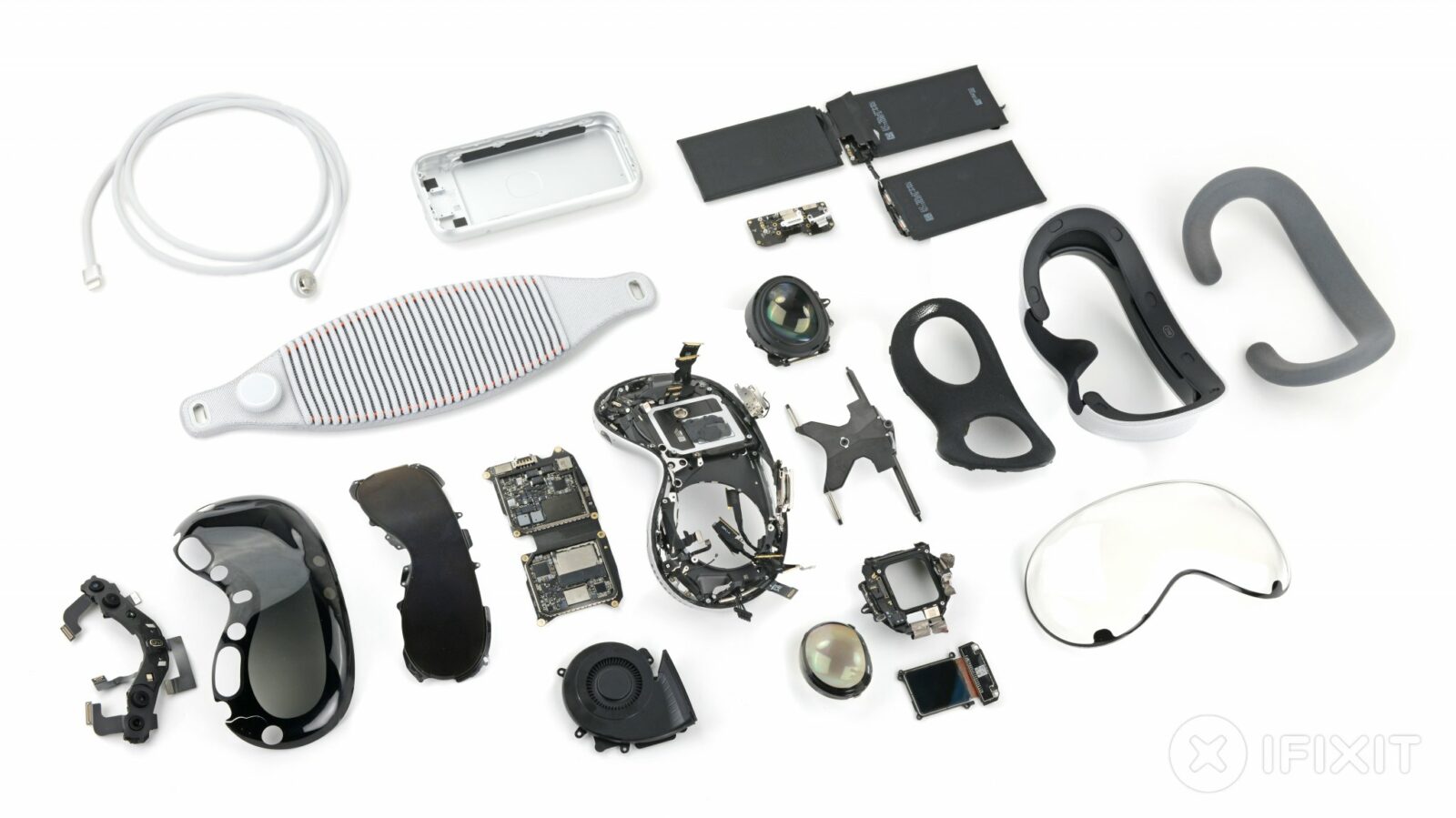

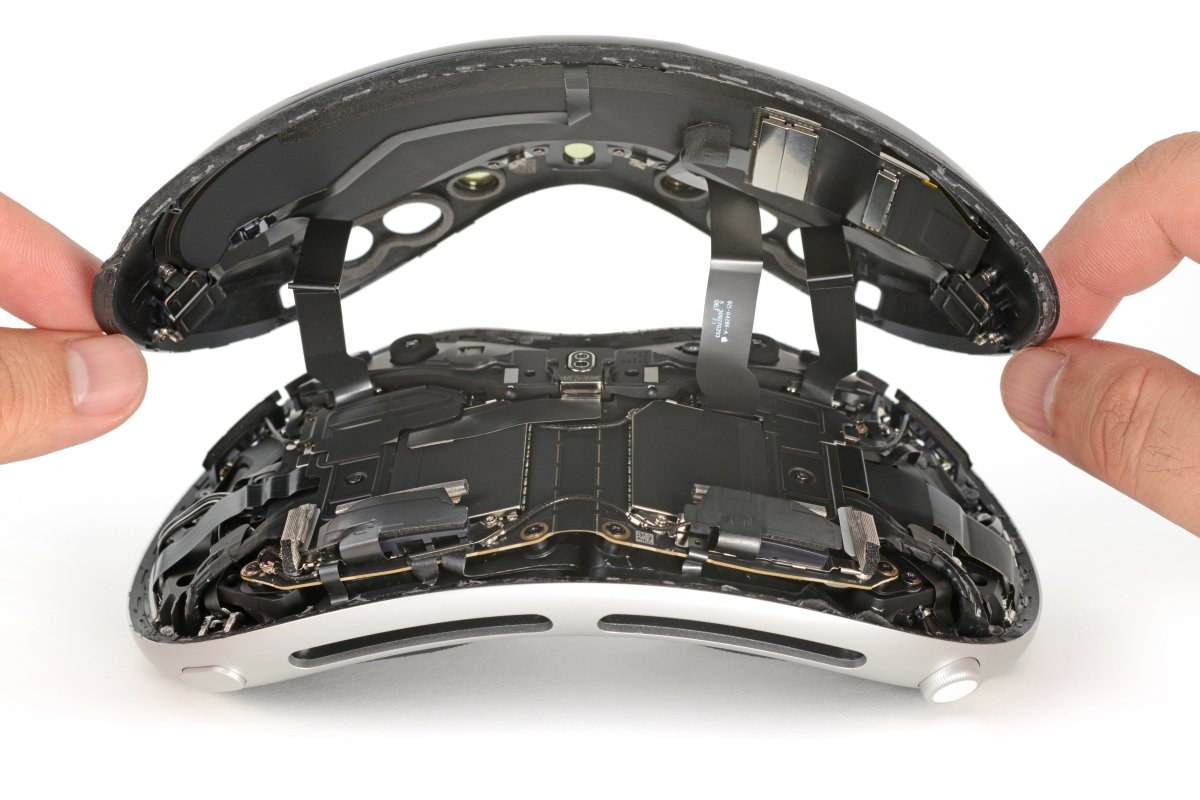

Инженеры iFixit, привычные поставщики информации о внутренностях и ремонтопригодности новой электроники, разобрали Vision Pro. Как признают они сами, это было трудно, в корпус не удалось проникнуть без поломок, но взамен у каждого из нас может родиться обоснованное мнение относительно того, что представляют собой первые очки Apple, вобравшие столько спорных элементов.

Стекло

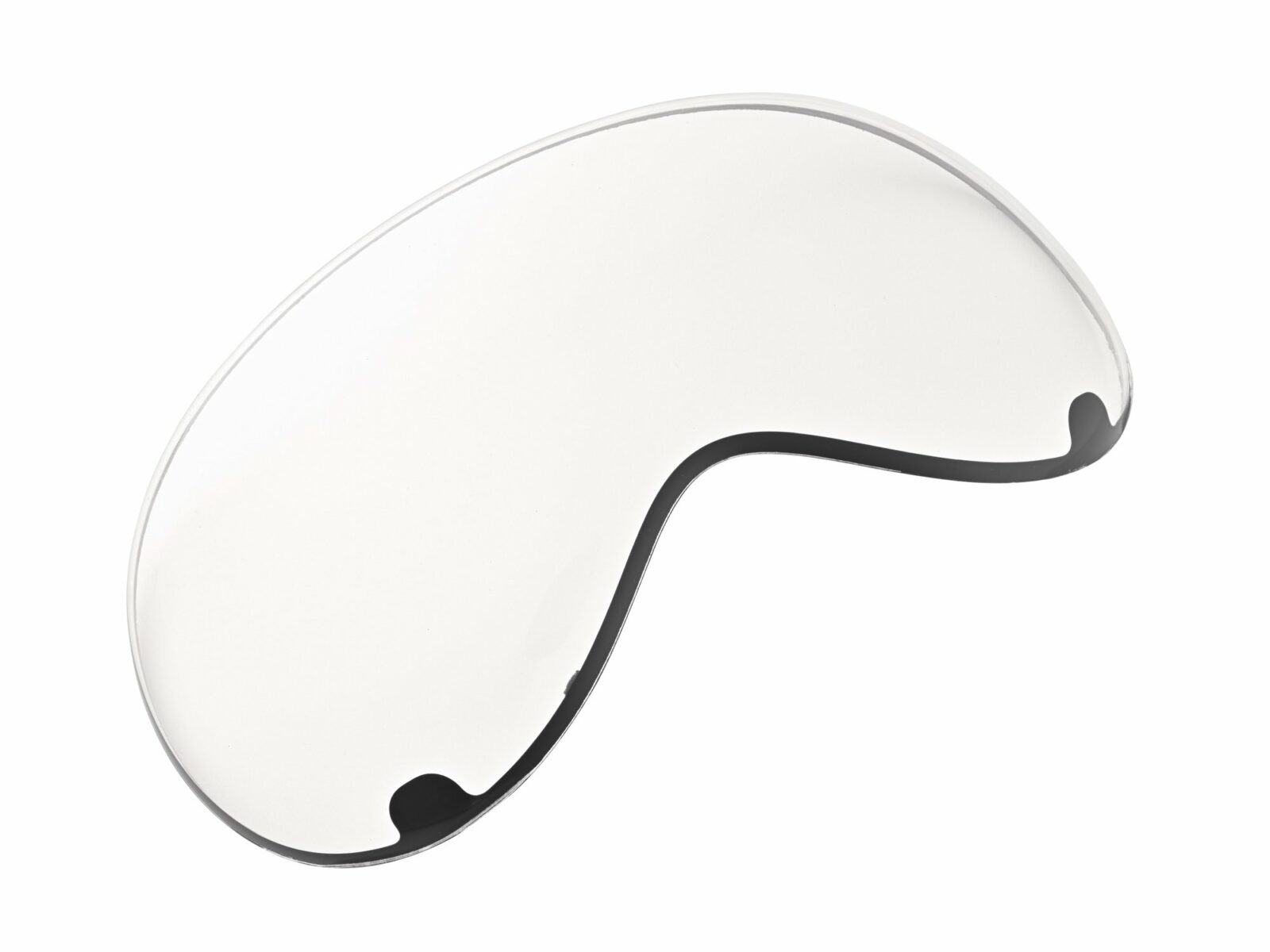

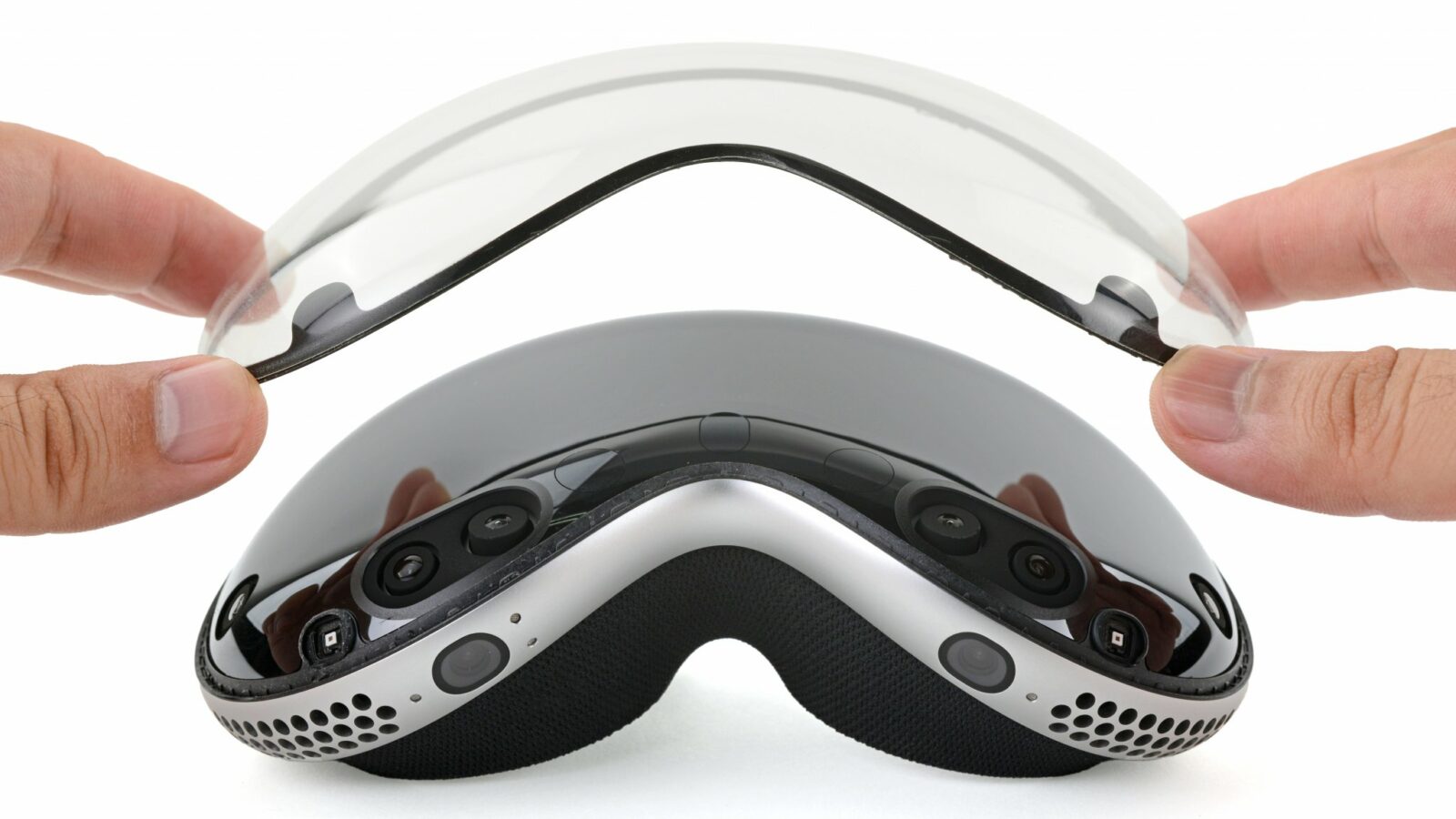

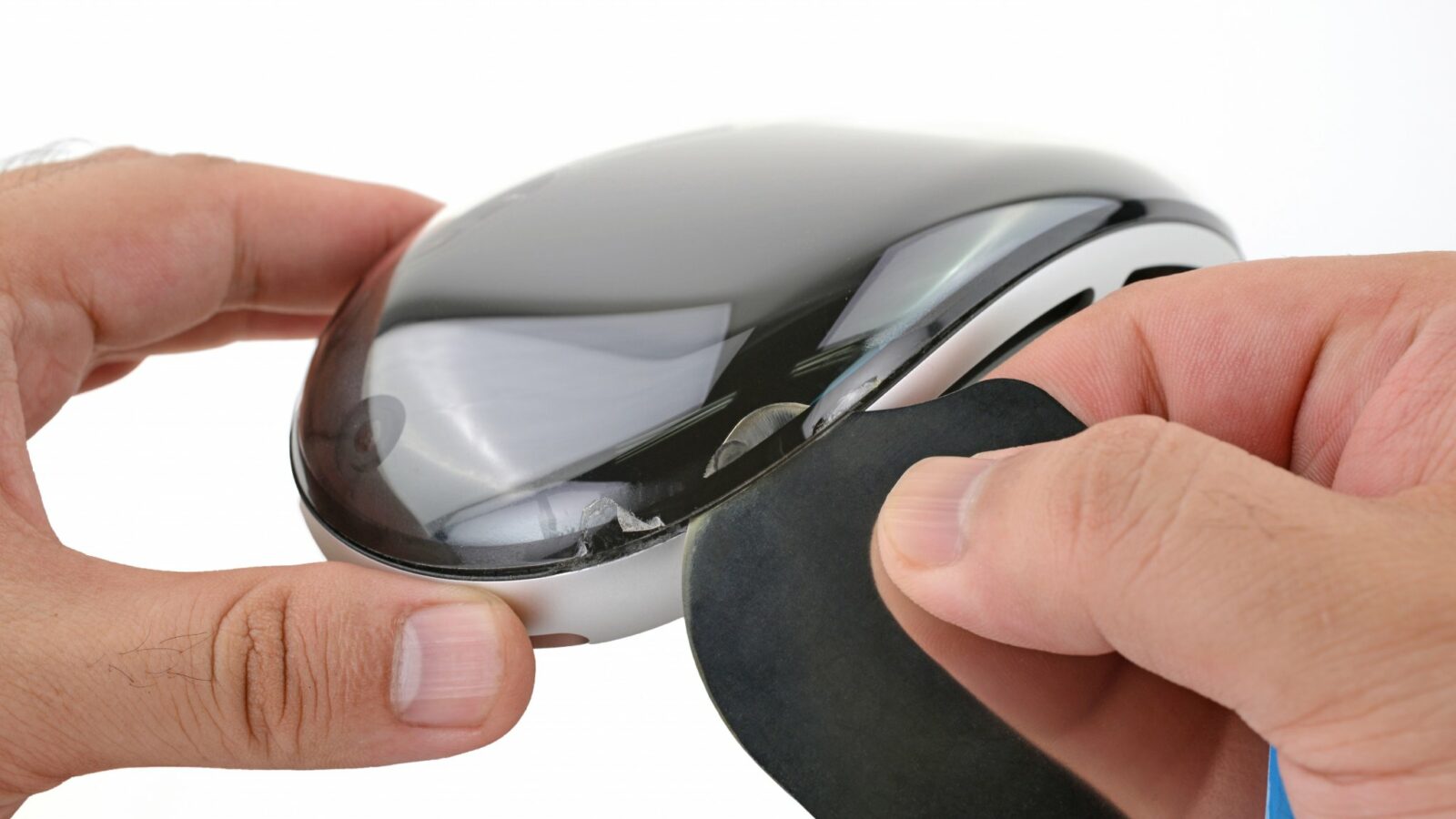

Стеклянная панель, основная причина опасений за прочность новинки, приклеена к корпусу. С помощью нагрева её демонтировали почти целой — пострадала защитная пластиковая плёнка, которая немного облезла и оплавилась. Напомним, что замена только переднего стекла без дисплея за ним стоит $800.

Стекло весит всего 34 грамма. Казалось бы, немного, но остальные производители обходятся без него и без дисплея, которые вместе могут заметно увеличить вес, хрупкость и цену.

Аккумулятор

Внешний аккумуляторный блок весом 353 грамма невозможно было встроить в очки. И в iFixit поддерживают такую модульность, потому что деградирующую батарею через несколько лет легко заменить на новую. Инженеры также предположили, что Apple подготовилась к новым нормам ЕС в области аккумуляторов, которые потребуют, чтобы к 2027 году вся электроника имела заменяемые аккумуляторы. Тем не менее, сменные блоки в затылочной части уже вошли в обиход в других устройствах, не давая полностью оправдать конструкцию регулированием Евросоюза.

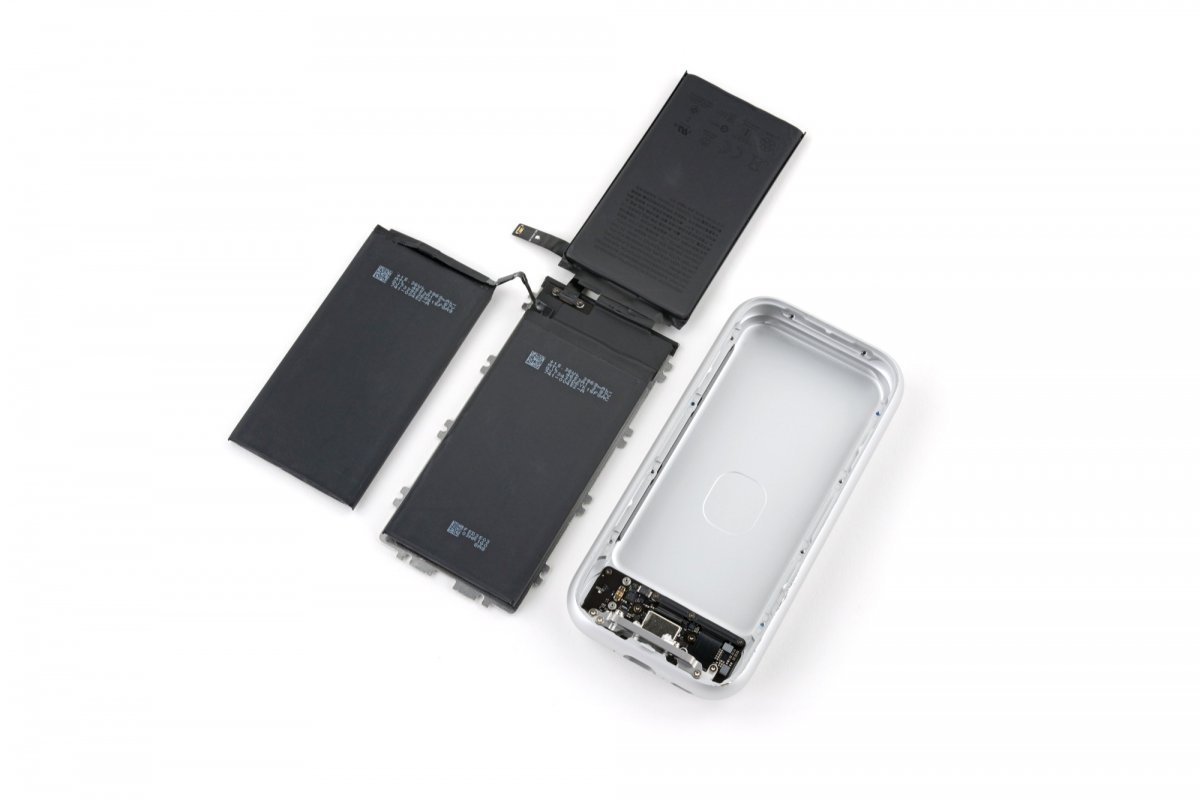

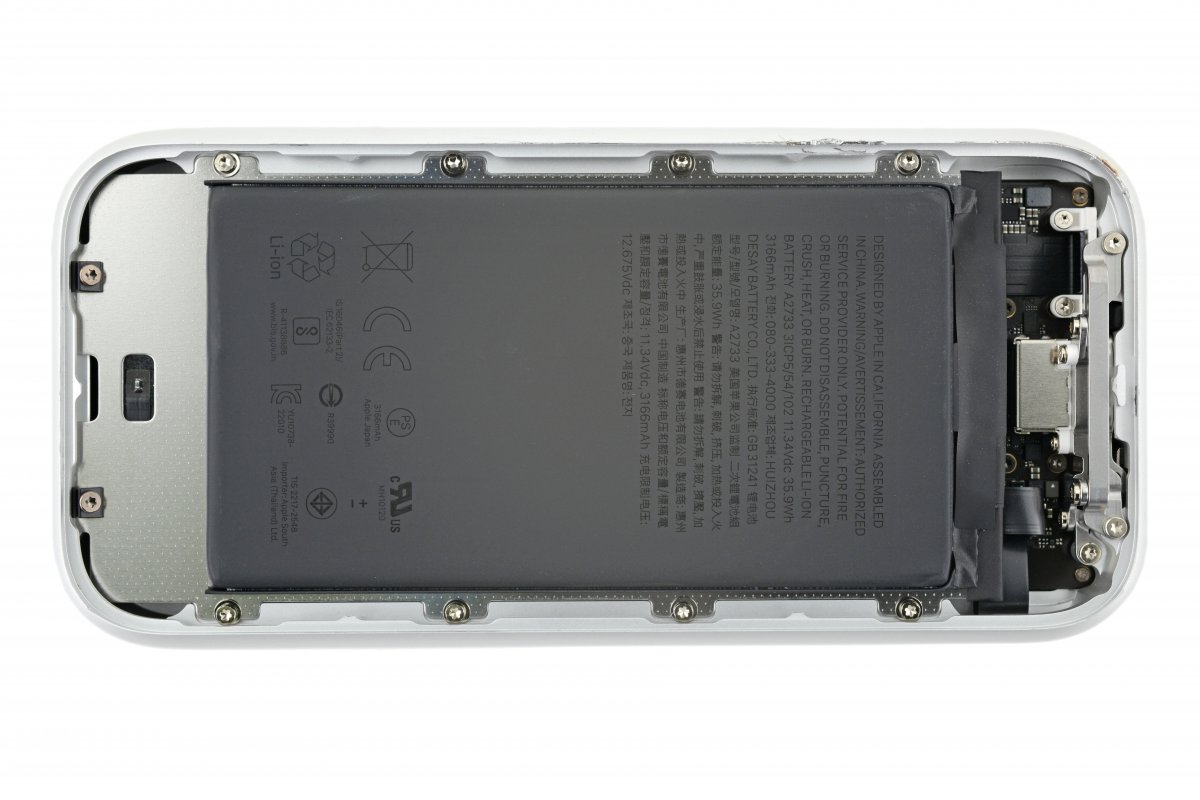

Общая мощность аккумулятора из трёх элементов составляет 35,9 Вт*ч, что более чем вдвое больше, чем у iPhone 15 Pro (17,3 Вт*ч). Все элементы весят 184 грамма, что на удивление составляет лишь половину веса блока. Остальное — небольшая микросхема и массивный алюминиевый корпус. Чтобы попасть внутрь, пришлось размягчить клей по периметру, разжать одноразовые металлические зажимы, а затем выкрутить винты Torx.

Если сложить вес батареи и очков, вы получите более килограмма — это будут действительно громоздкие очки. Для сравнения, Quest Pro весят 722 грамма, а Quest 3 — 515 граммов. Даже сзади такой блок делал бы Vision Pro непозволительно тяжёлыми.

Однако если сравнить фронтальный модуль Quest Pro без батареи (522 грамма) и аналогичный модуль Vision Pro (532 грамма), окажется, что разница всего 10 граммов. При этом начинка очков Apple намного мощнее и потребляет больше энергии. Более подробную информацию по батарее Vision Pro можно получить в нашем отдельном материале.

Динамики

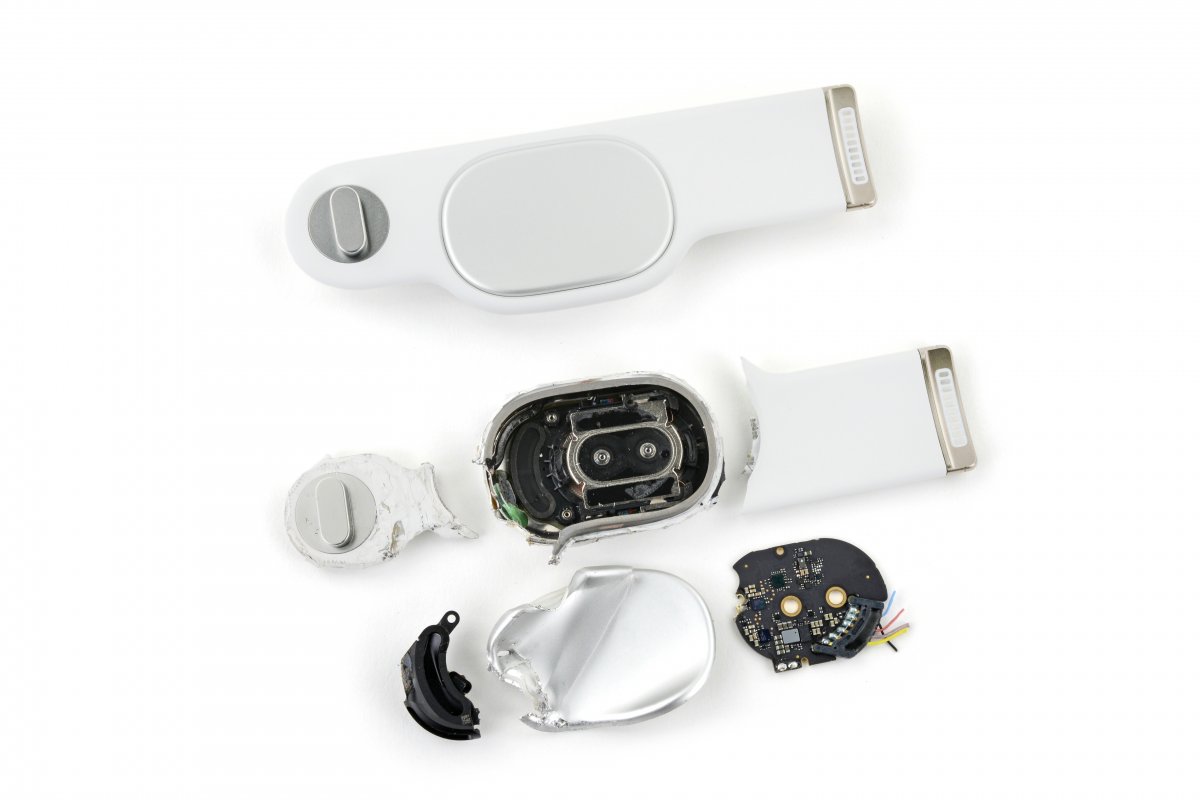

Динамики представляют собой отдельные модули, которые крепятся к основному блоку жёсткими соединениями с контактами. Для их извлечения нужна скрепка для SIM-карты.

В iFixit хвалят такую конструкцию в носимых устройствах, которые легко повредить. К слову, попытка отделить динамик привела к поломке его корпуса и соединительных кабелей.

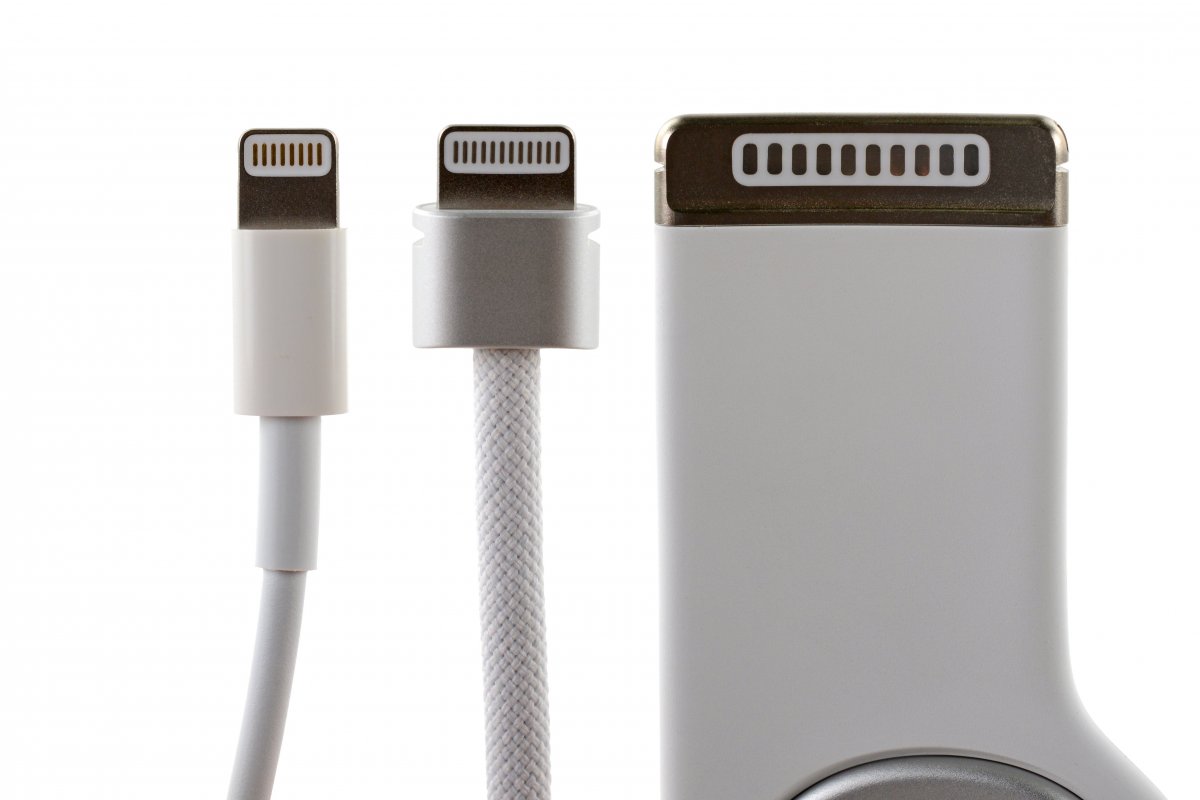

На левой дужке находится магнитное соединение для кабеля аккумулятора, которое дополнительно фиксируется поворотом вокруг своей оси. Это решение инженеры назвали удачным, поскольку оно предотвращает случайное выдёргивание единственного источника питания. Зато проприетарную вилку для соединения с батареей на другом конце кабеля они назвали «непростительной», когда её можно было сделать в виде USB-C. Это больше похоже на издёвку над Евросоюзом, чем на заботу о пользователе. Для отделения кабеля от батареи нужна та же скрепка для отсека SIM-карты.

Лицевые подушки

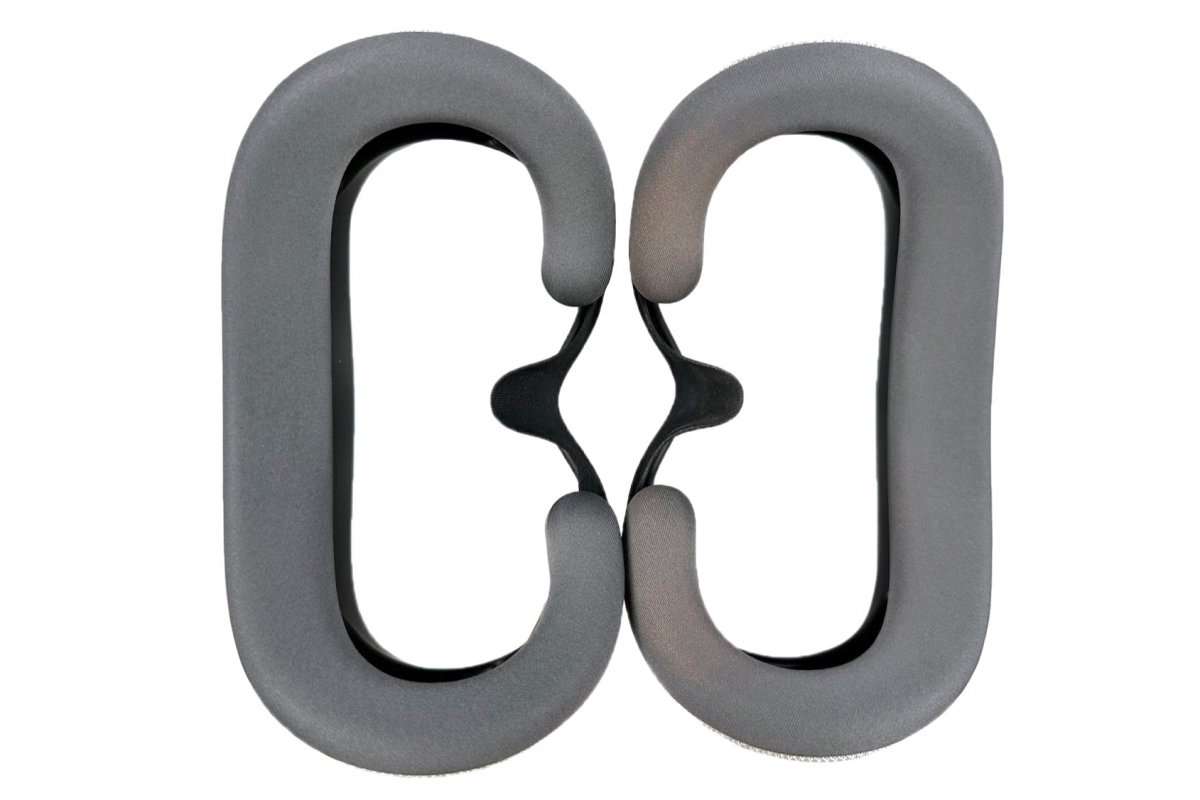

Каждое лицо индивидуально, и Apple продаёт 28 аксессуаров для лиц всех размеров и форм, включая подушки и светозащитные кожухи. Размер подушки нужно менять и при использовании рецептурных линз. Глаза должны оставаться на правильном расстоянии от дисплеев и датчиков окулографии. Вот почему Apple вручную упаковывает каждый заказ Vision Pro — «стандартного» набора просто не существует.

Аксессуары крепятся к очкам с помощью магнитов. Магниты лучше, чем липучки, потому что дают точность фиксации. Ошибиться невозможно.

Что касается чистки подушек, Apple рекомендует воду и средство для мытья посуды без запаха.

Внешний дисплей

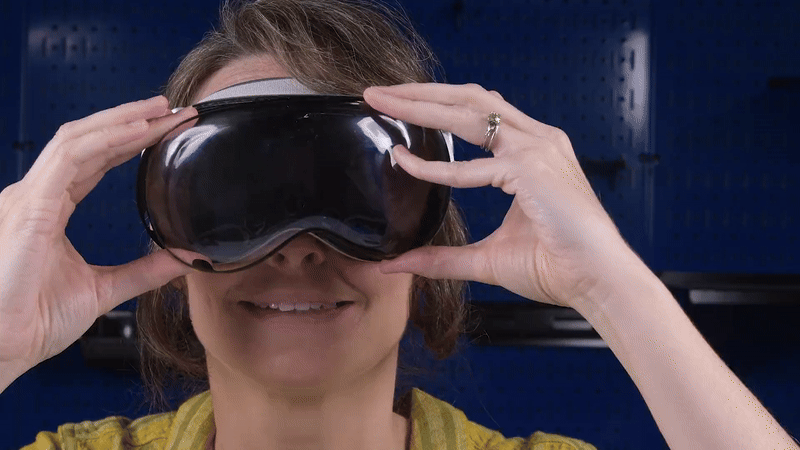

Фронтальная панель очков — самая заметная и противоречивая особенность Vision Pro, особенно под хрупким стеклом. Дисплей EyeSight нужен для демонстрации глаз пользователя людям вокруг, показа сервисной информации при первичной настройке очков, визуализации эмоций и так далее. Это просто дисплей, поэтому теоретически он может показать что угодно.

Задумка интересная. На практике же EyeSight настолько тусклый и показывает такое низкое разрешение, что иногда на нём трудно угадать картинку.

Оказывается, когда EyeSight показывает глаза, он не просто выдаёт видеопоток; он как бы показывает несколько трёхмерных рендеров ваших глаз в реальном времени.

Эта многослойная конструкция позволяет предположить, что Apple хотела добиться реалистичного трёхмерного лица с глазами. Для достижения цели пришлось пойти на компромисс.

Человеческий мозг чувствителен к лицам и их выражениям, поэтому существует так называемая «зловещая долина» — эффект, при котором чрезмерный реализм пугает окружающих. Apple нужно было создать правдоподобный 3D-эффект без распугивания клиентов. Она добилась этого, разместив поверх OLED-дисплея лентикулярные линзы, которые показывают разные изображения, если смотреть под разными углами.

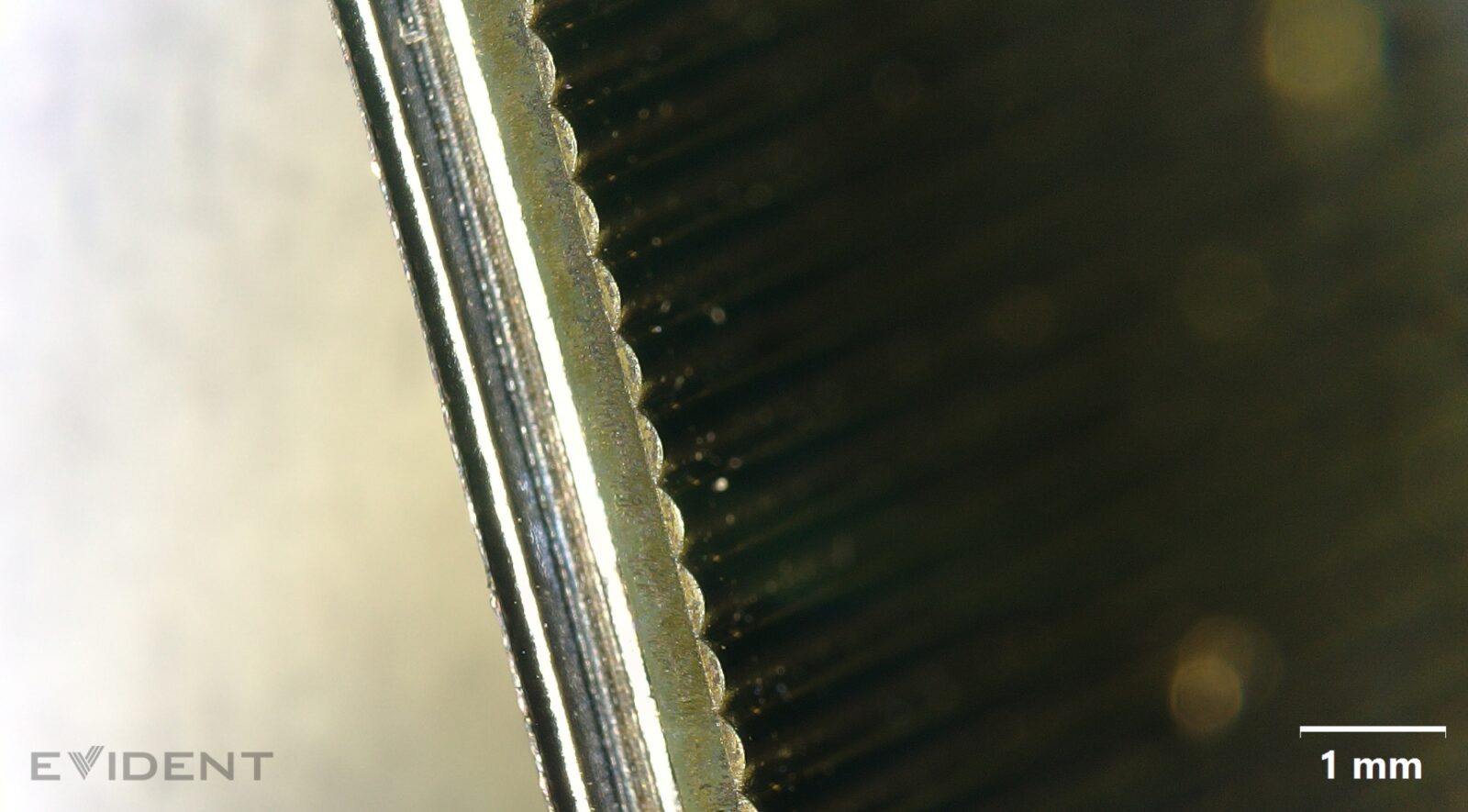

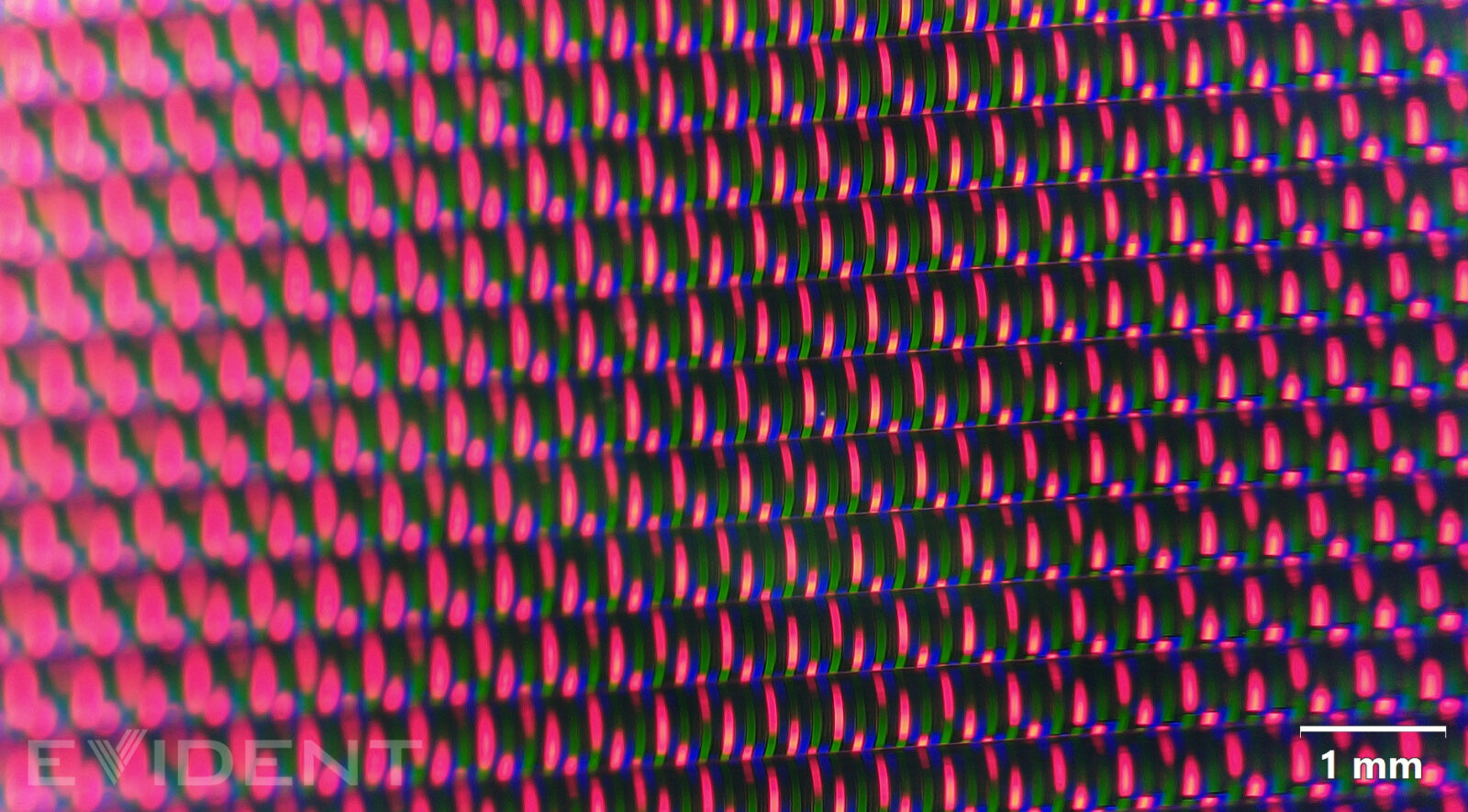

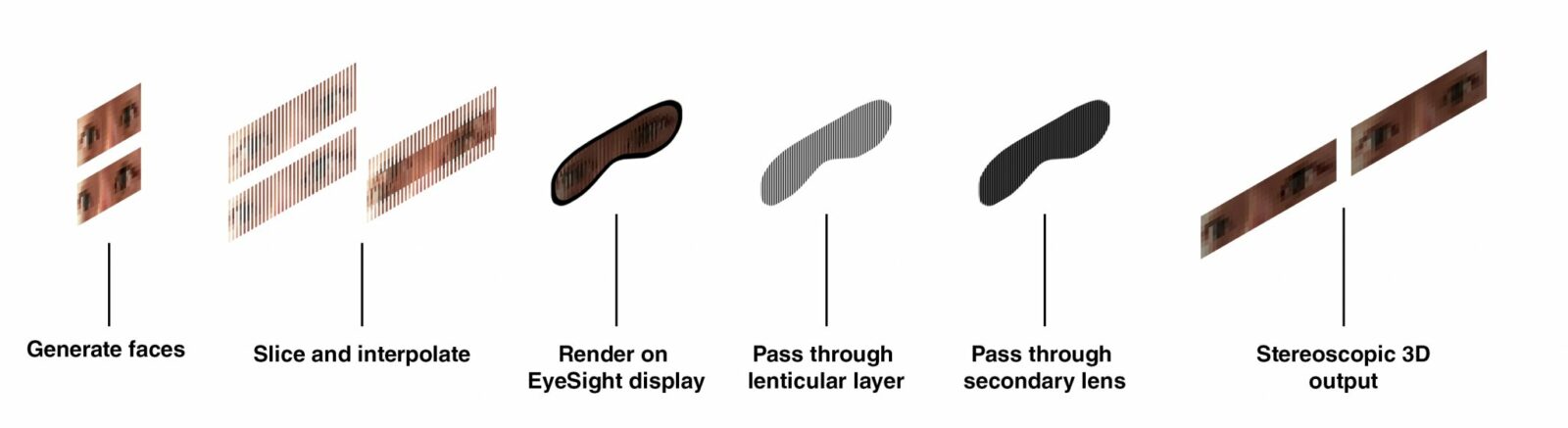

VisionOS показывает несколько изображений лиц (назовем их A и B), разделяет их на части и отображает A под одним углом для левого глаза и B под другим углом для правого глаза. Это создаёт трёхмерное лицо за счёт стереоскопического эффекта. Хорошо разглядеть оптику можно в микроскоп.

В этом подходе есть компромиссы. Горизонтальное разрешение резко уменьшается и делится между каждым из нескольких изображений. Например, из двух изображений на дисплее шириной 2000 пикселей каждое имеет только 1000 рабочих пикселей по горизонтали. Это основная причина, почему глаза на EyeSight кажутся размытыми.

Перед двояковыпуклым слоем находится ещё один пластиковый слой линз с такими же выступами.

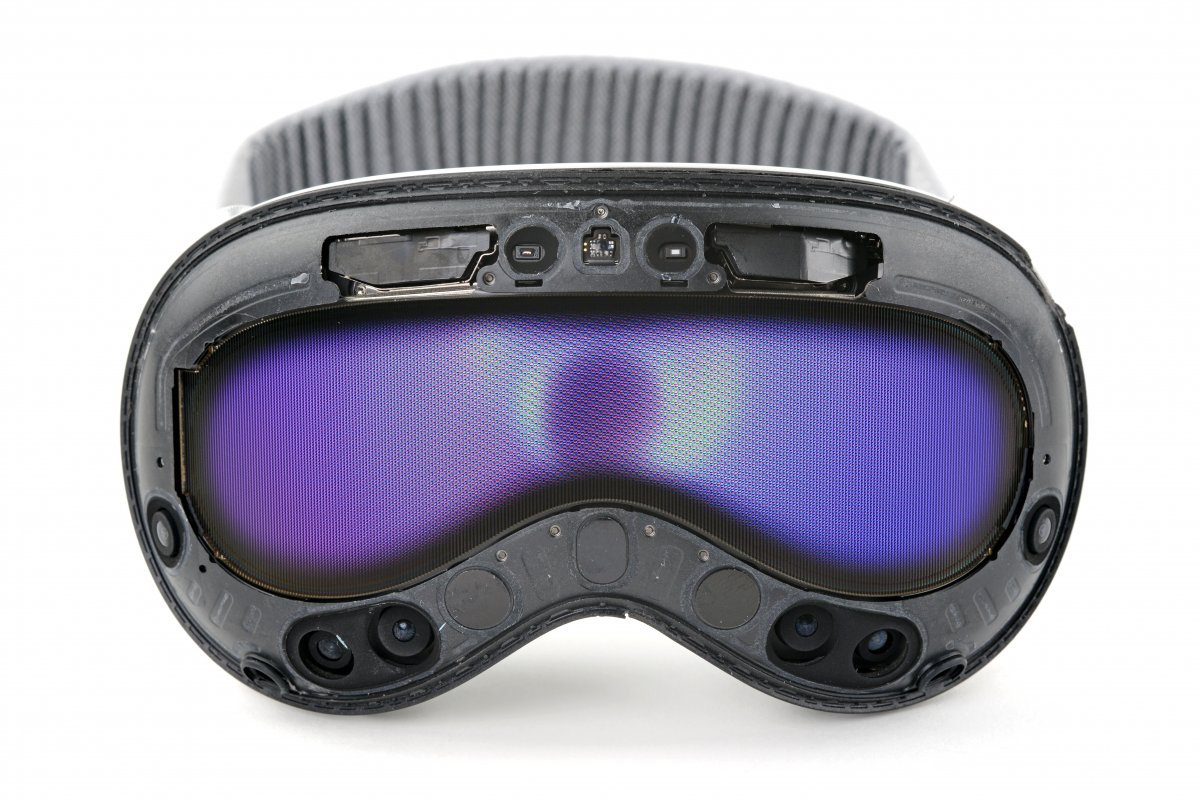

Кажется, что этот слой растягивает проецируемое лицо достаточно широко, чтобы оно соответствовало ширине Vision Pro. Удаление этого слоя и загрузка Pro демонстрируют очень странные смещённые к центру глаза.

Кроме того, оптика, вероятно, ограничивает эффективный угол обзора. Это что-то вроде фильтра конфиденциальности, обратной стороной которого стало пропускание изображения через дополнительную обработку, которая делает его ещё более размытым и тёмным.

Рецептурная оптика и стереодисплеи

Vision Pro сами выполняют регулировку разбега линз по межзрачковому расстоянию, замеряя его с помощью системы окулографии. Регулировки фокуса тут нет, Apple предложила делать рецептурные вставки. Зрение приблизительно замеряют прямо в магазине.

По слухам, линзы недоступны для людей, страдающих астигматизмом, а это 40% населения. Достоверной информации по этому вопросу пока нет.

Для пользователей с заболеваниями глаз (например, косоглазием), которые могут мешать отслеживанию, Vision Pro предлагает альтернативные варианты взаимодействия с интерфейсом в меню специальных возможностей.

Сами линзы-вставки по рецепту требуют «сопряжения» с очками, которые автоматически настраиваются по выдаваемому при замере зрения коду. Если произошла ошибка, будет неправильно работать трекинг глаз. Другой калибровки нет, как и возможности поставить оптику сторонних производителей.

Чипы R1 и M2

Vision Pro работают на процессоре M2 с новым сопроцессором R1, который отвечает за обработку входных данных от 12 камер, датчика LiDAR и камеры TrueDepth, и всё это с минимальной задержкой. Чтобы изображение, проходящее через длинный конвейер обработки, не отставало от ощущений вашего тела, R1 использует операционную систему реального времени. Это означает, что задачи всегда выполняются в течение фиксированного периода времени.

Большинство наших компьютеров работают под управлением операционных систем с разделением времени, которые планируют задачи на лету, приоретизируя их, что может замедлять те или иные процессы. Со сквозным видео и рендерингом объектов для дополненной реальности это недопустимо и может привести к неприятным ощущениям и травмам у пользователя.

***

Vision Pro — сложное устройство со множеством нюансов. Инженеры iFixit разделили обзор на две части. Во второй более подробная информация о системе линз и вычислительной начинке.
