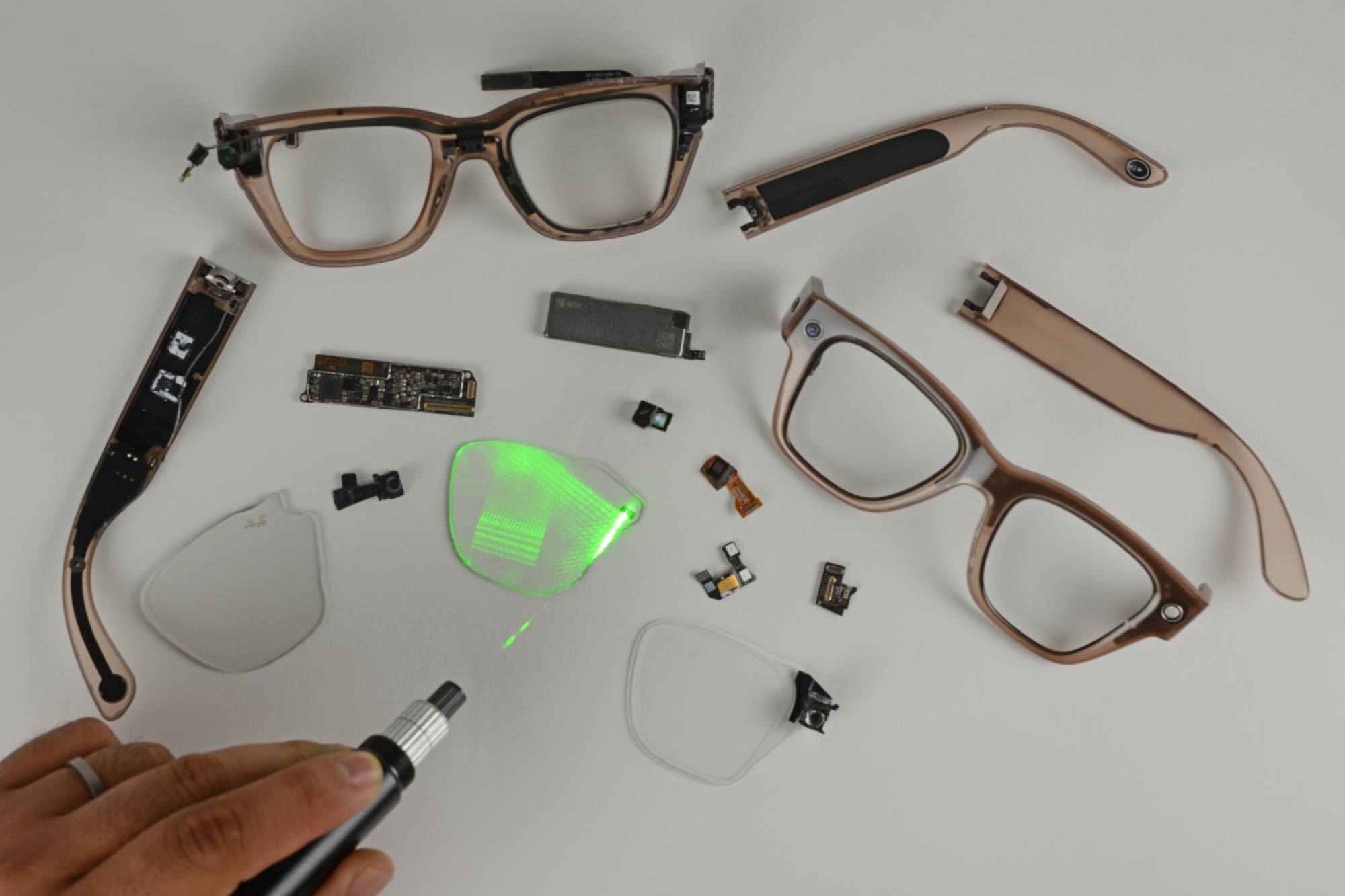

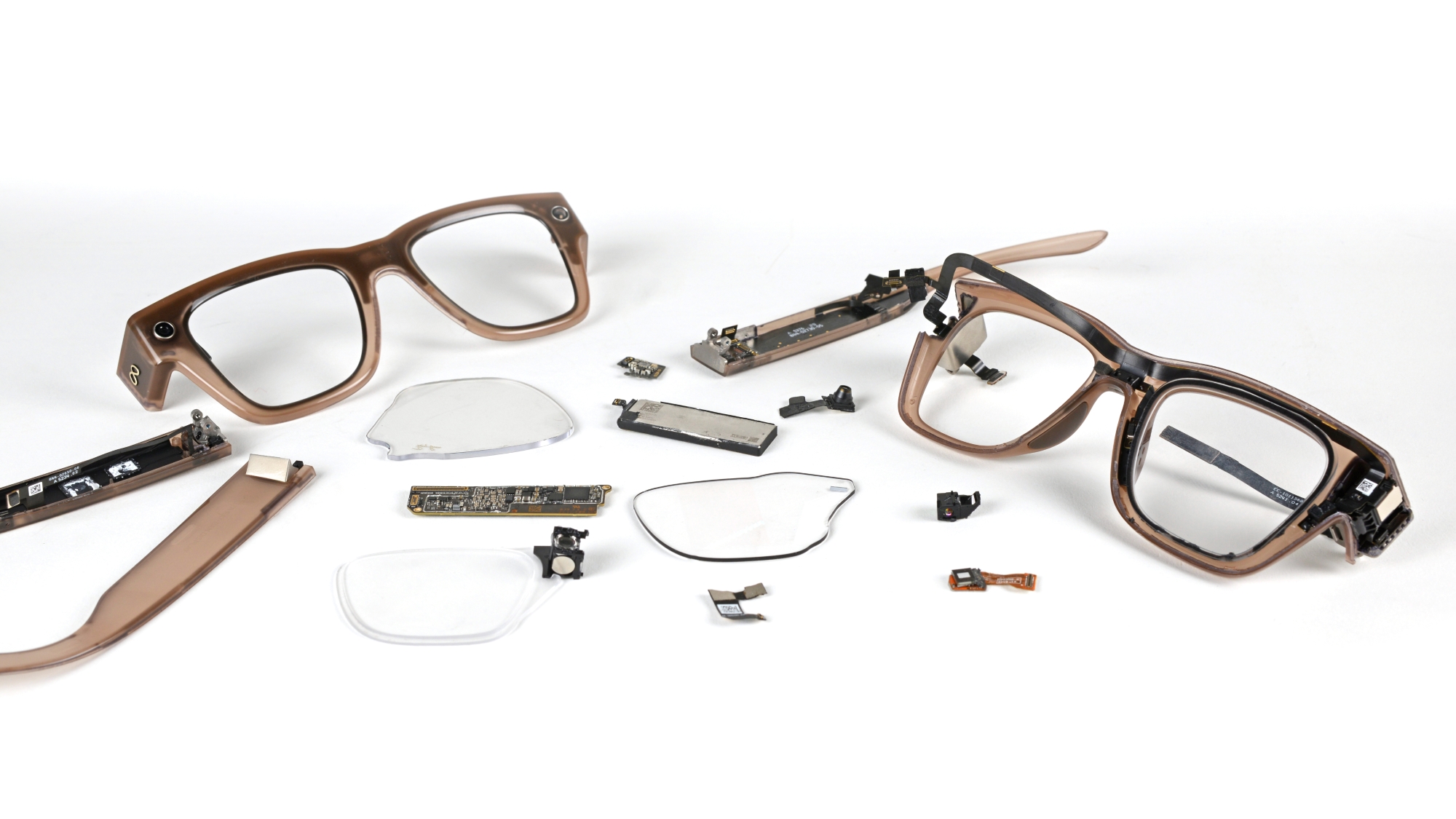

Разборка Ray-Ban Display, первых умных очков с дисплеем от Meta* и переходного продукта от бездисплейных систем к дополненной реальности, продемонстрировала применённые разработчиком технологии и их неремонтопригодность в совокупности.
Аккумулятор
Это самая удобная среди всех неудобных частей для потенциального ремонта. Аккумулятор позволяет очкам работать около шести часов «при смешанном использовании». Активная работа в течение дня приводит к нескольким циклам перезарядки, что сокращает срок службы в сравнении с такими устройствами, как смартфоны.

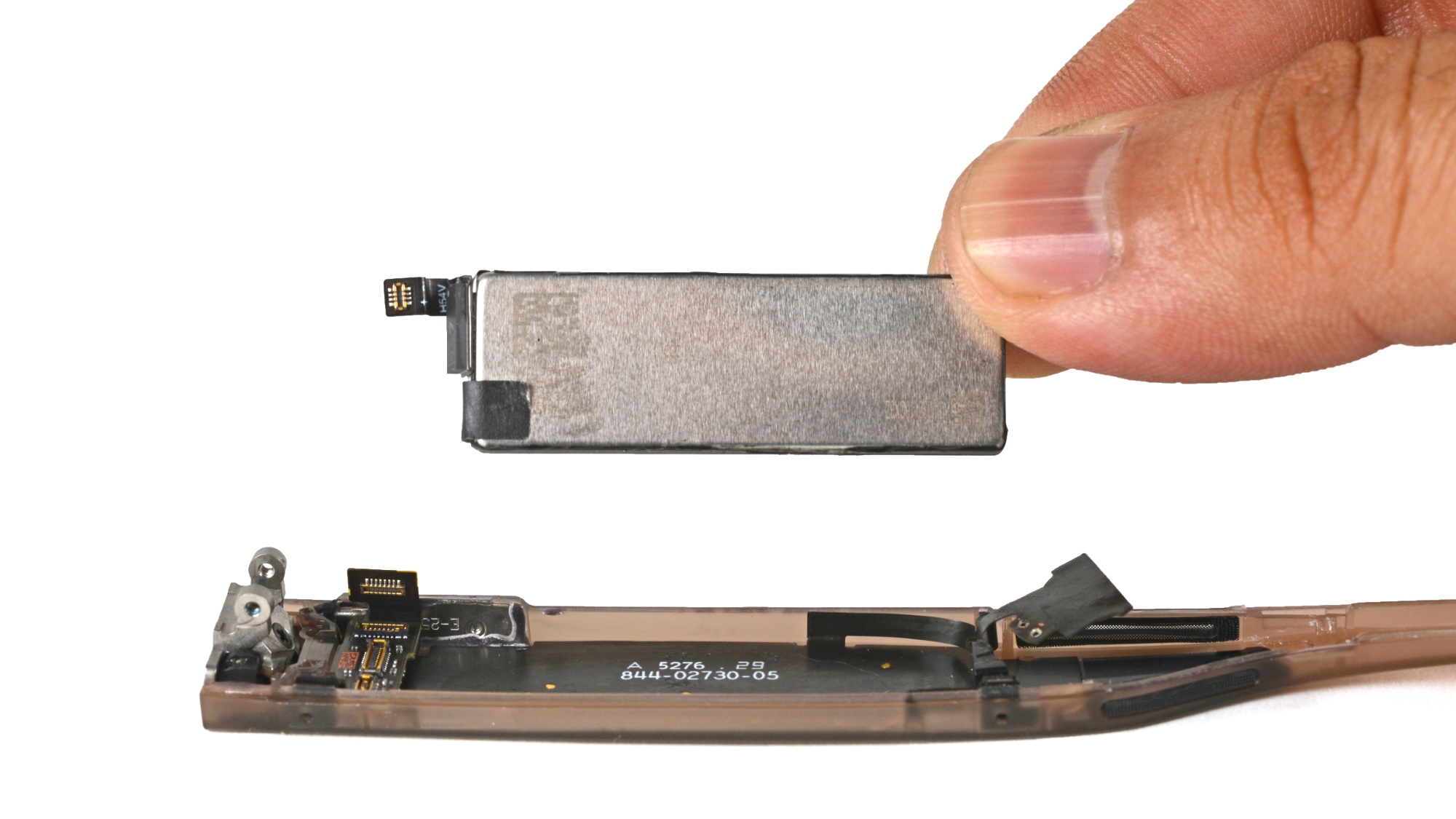

Ремонт аккумулятора здесь не то чтобы невозможен. Но провести его можно, только если удастся раздобыть сменный аккумулятор, которого пока нет в продаже, а выполняющий работу хорошо оперирует феном. Каждая дужка очков заклеена, так что доступ к внутренностям — это игра на нагрев, терпение и удачу. Внутри будет модуль ёмкостью 960 мВт*ч. Это немного больше аккумулятора Oakley Meta HSTN (856 мВт*ч).
Хотя под батареей есть клей, настоящая проблема — это шов на дужке. Здесь нет защёлок, нет возможности заклеить очки в случае ремонта. Клей кажется излишним для уровня водонепроницаемости IPX4. Одно неосторожное движение может привести к повреждению тонкого шлейфа под ним.
Оптика
Толстая линза с несколькими слоями высокоточного покрытия и волноводом рушит любые надежды на простую и недорогую замену в случае повреждения.
Секрет подачи изображения в правый глаз кроется в двух основных деталях: во-первых, в правой дужке находится микропроектор. Во-вторых, стекло имеет очень тонкую внутреннюю призматическую структуру, которая правильным образом транслирует свет.

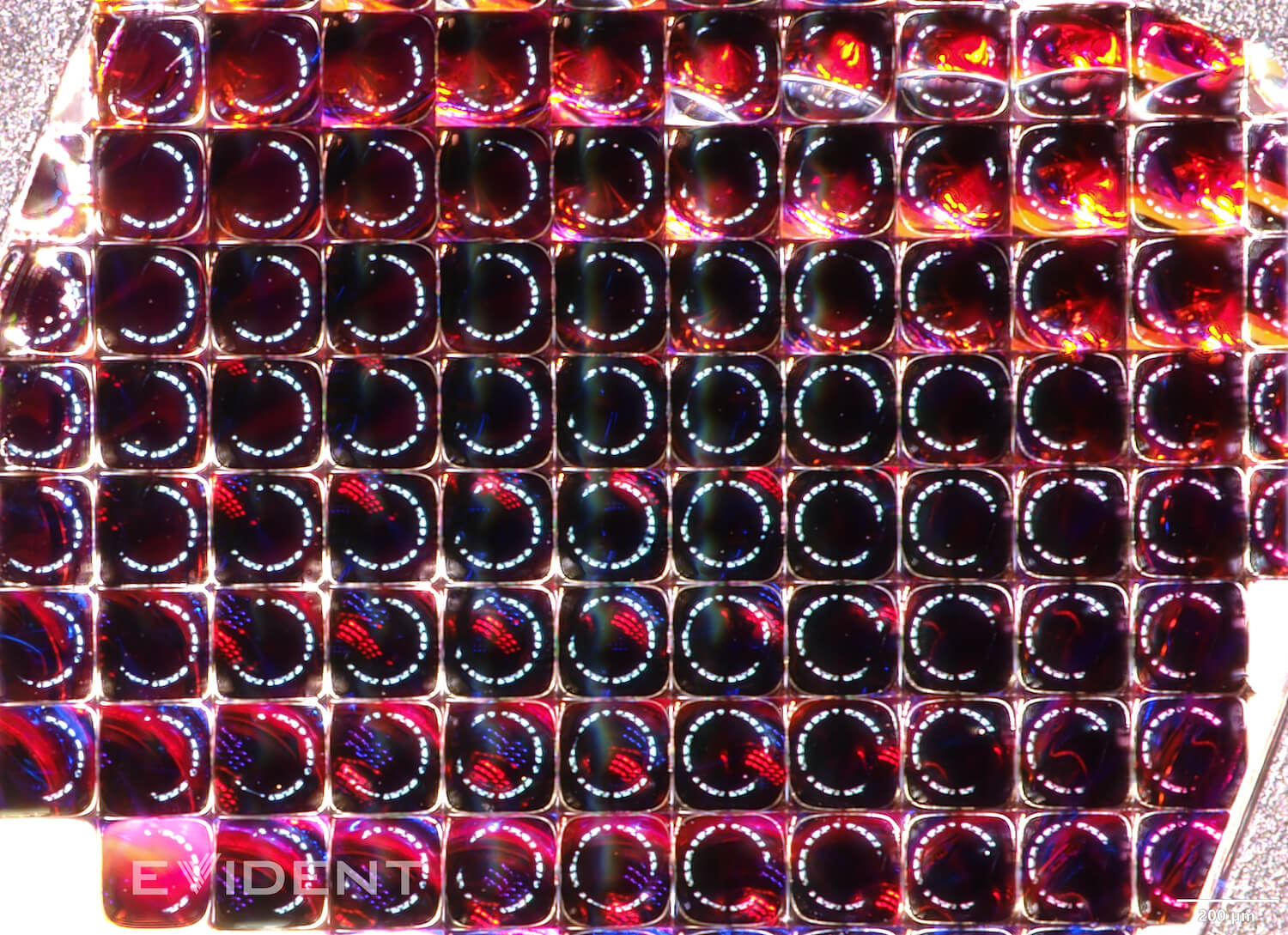

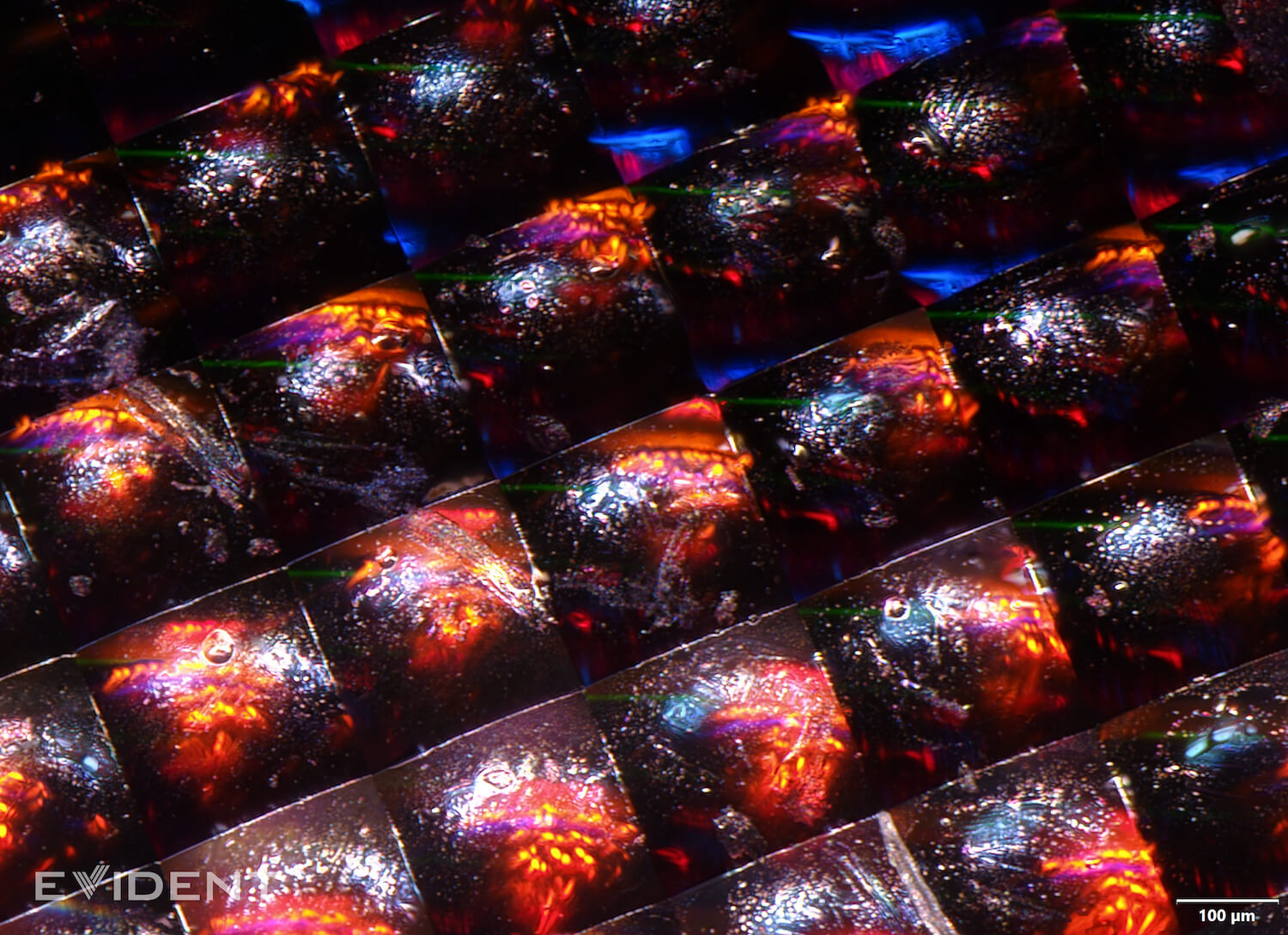

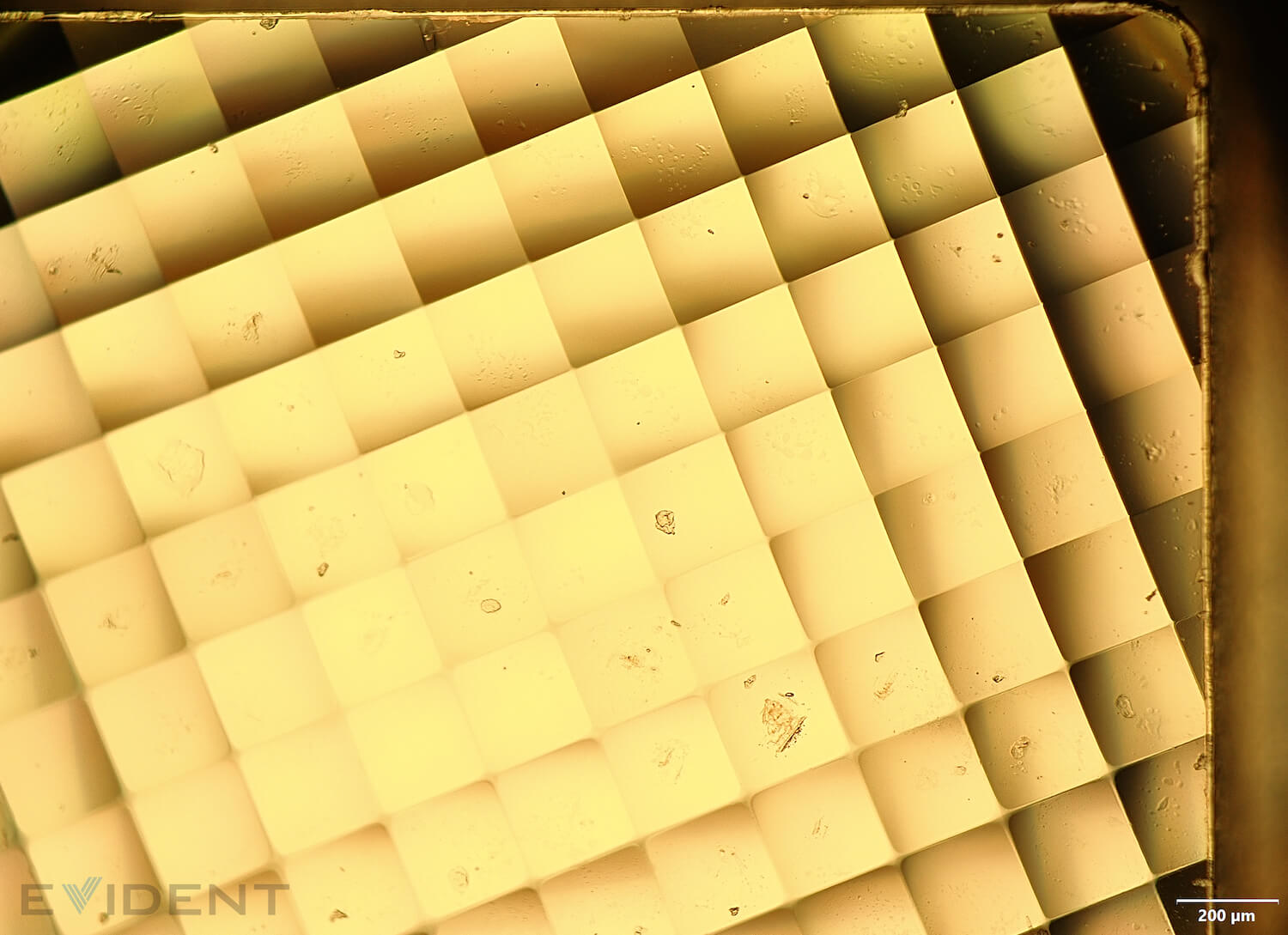

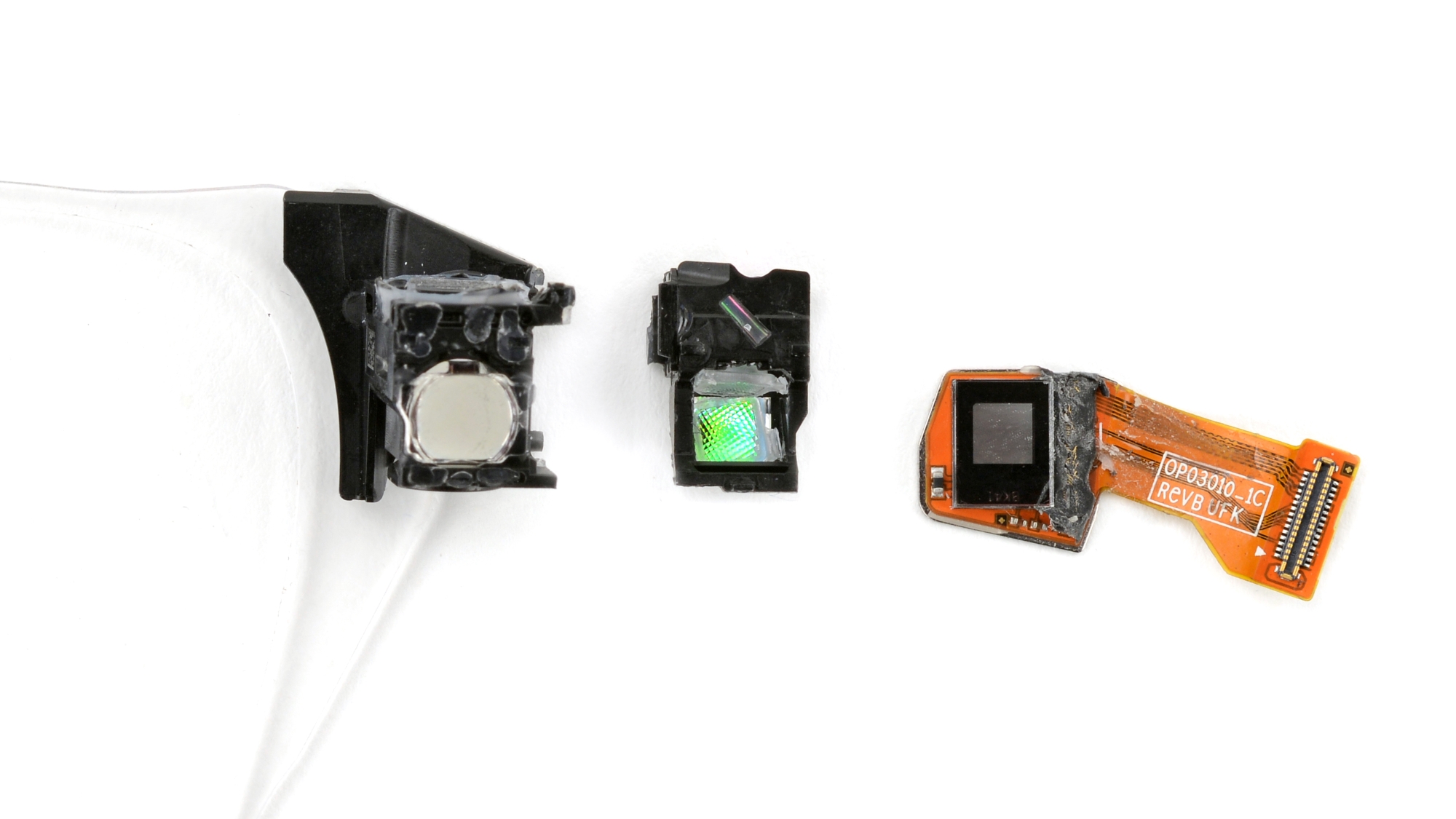

Технологически здесь нет революций: LCoS-проектор OmniVision OP03010 работает на основе сетки зеркальных электродов, управляющих молекулами жидкого кристалла. Когда кристаллы подвергаются воздействию электрического тока, они изгибаются и меняют поляризацию проходящего света. Разрешение — 600×600. Изображение проходит через ряд линз, зеркал и поляризационный светоделитель.
Многим производителям очков дополненной реальности нравится технология LCoS, поскольку она компактна для данного разрешения, намного дешевле светодиодов и не требует много энергии.
Подобный подход можно было наблюдать в Google Glass в 2013 году и в Magic Leap в 2016 и 2022 годах. Здесь он пережил качественную эволюцию.

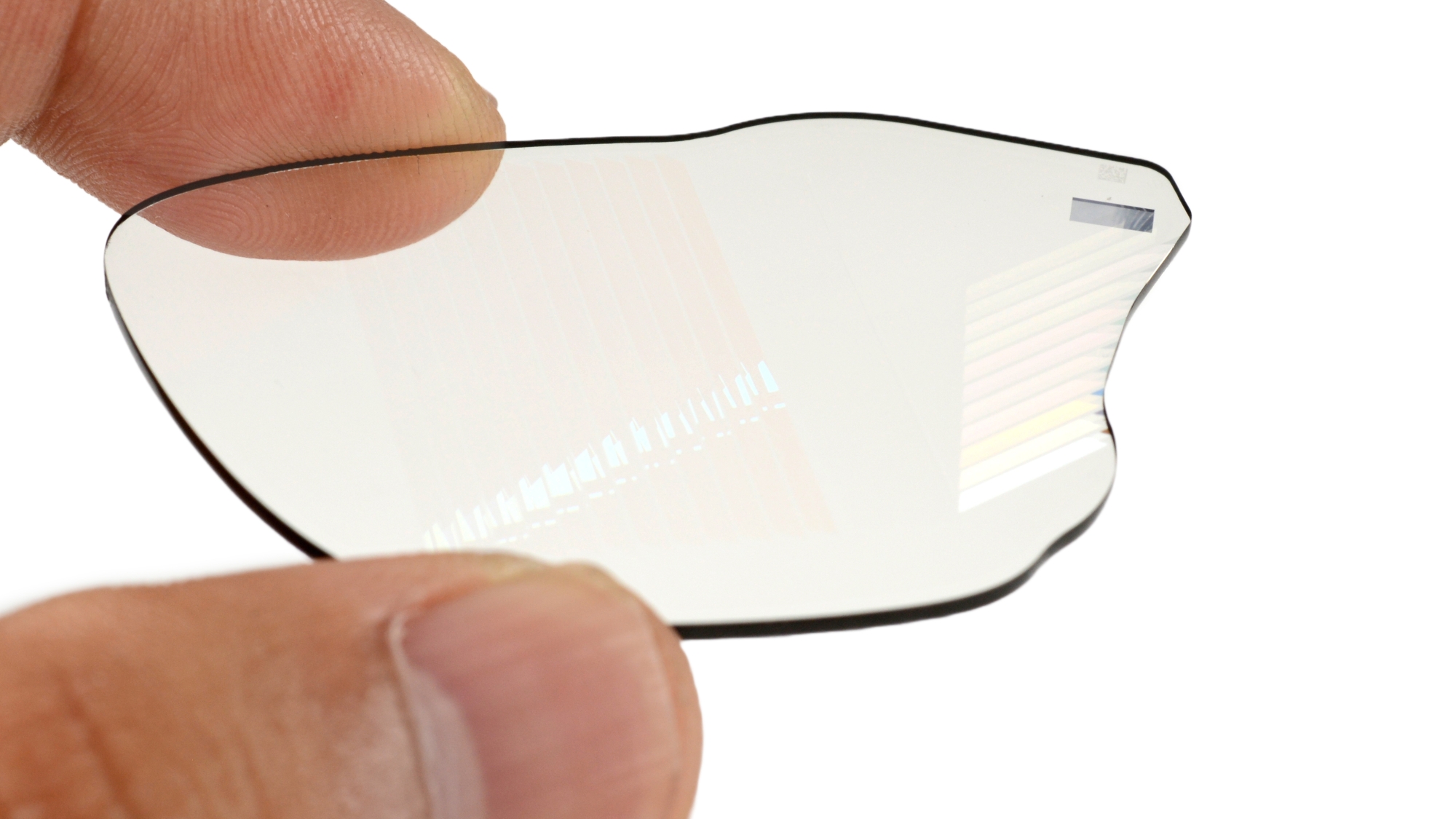

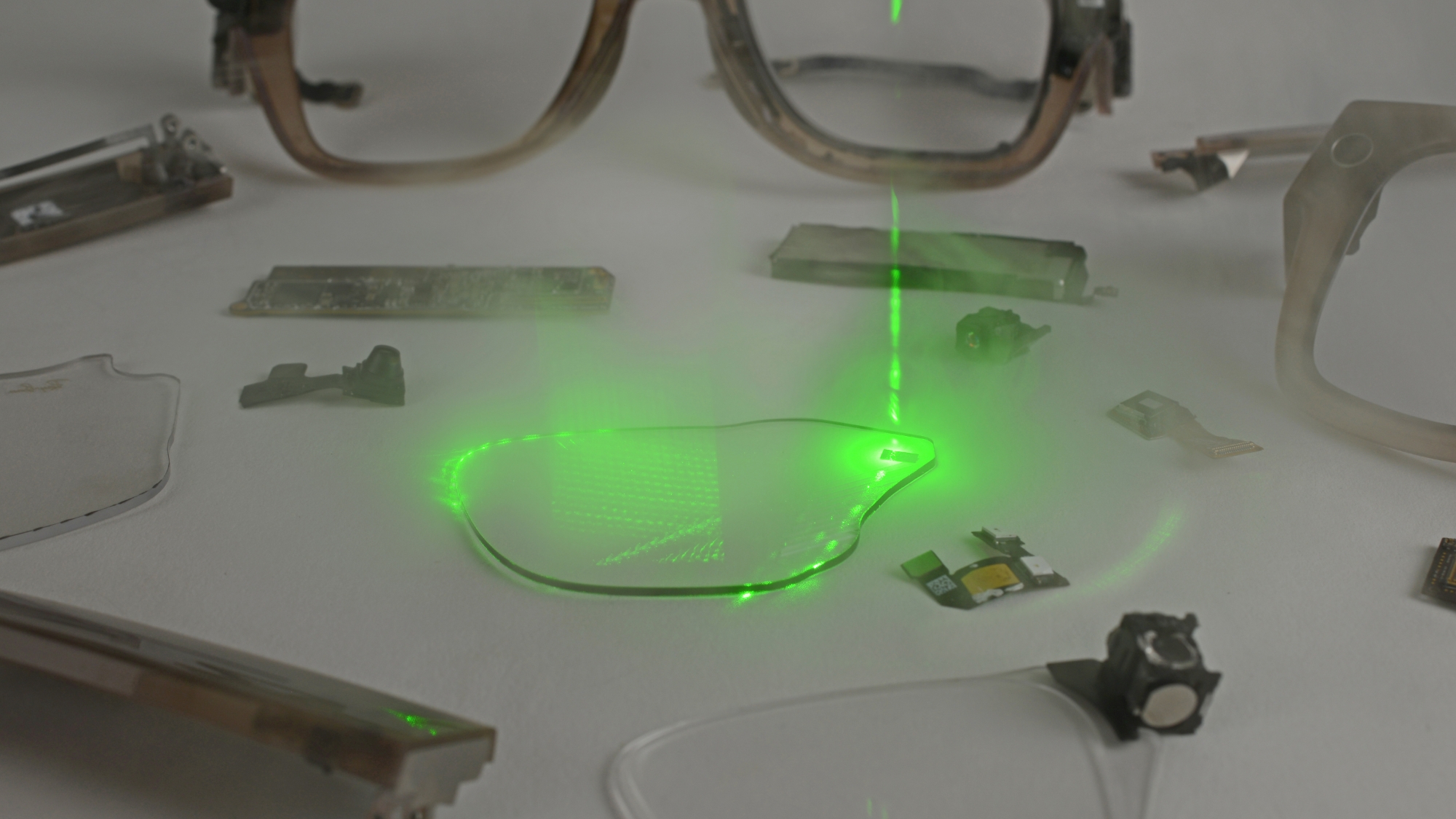

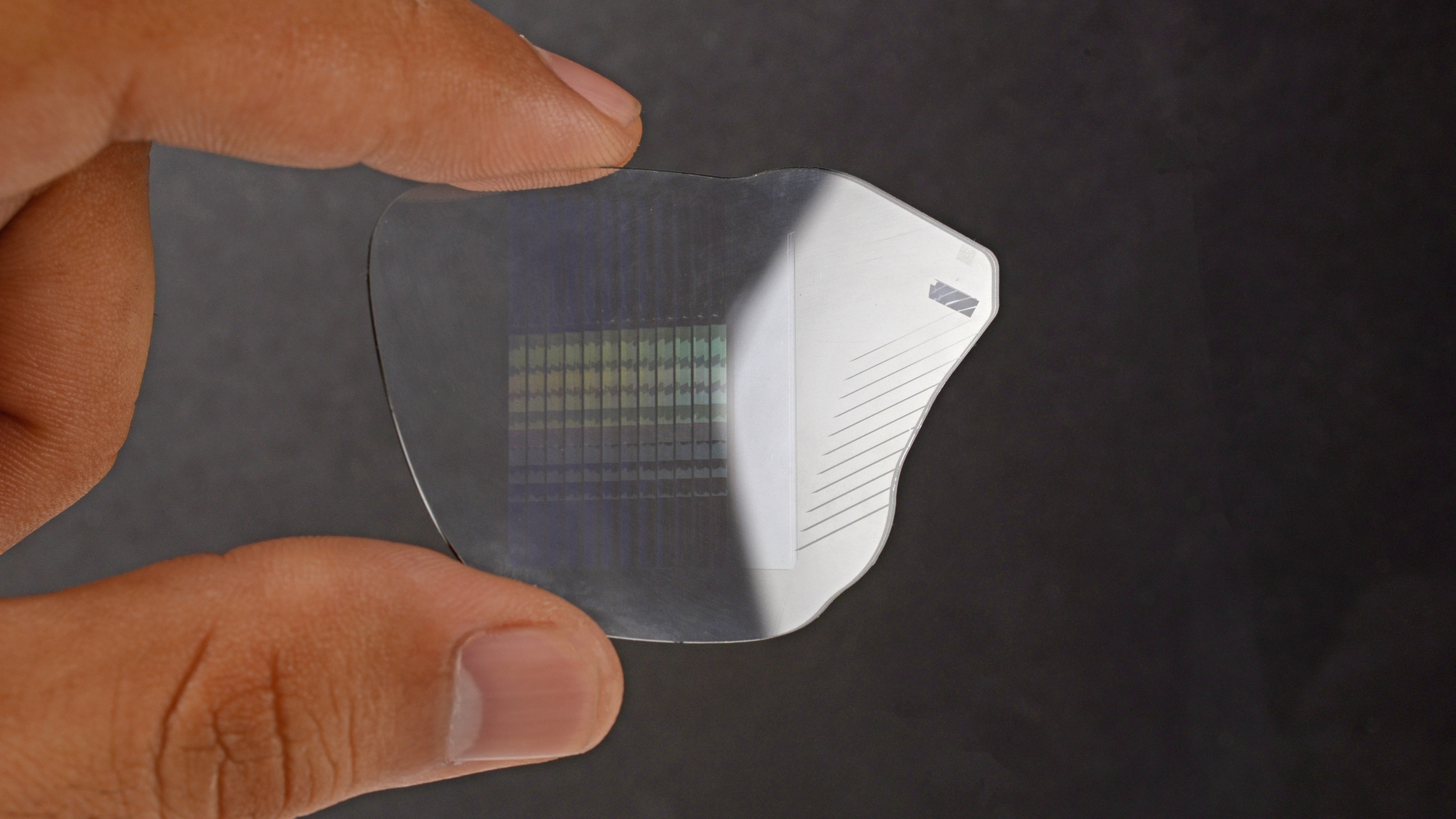

Внутри стекла ряд частично отражающих зеркал, которые отражают часть света под определёнными углами к глазу. Сначала свет попадает на вертикальные отражатели. Затем проходит через линзу и попадает в массив отражателей, почти невидимых невооруженным глазом под большинством углов. Каждый из них отражает примерно 5% проходящего света.
Вся эта система называется геометрическим волноводом, который можно считать следующим шагом после популярного до сего момента дифракционного. Самое сложное, очевидно, — это производство стекла: слои с покрытием укладываются друг на друга, режутся алмазной пилой и шлифуются с высокой точностью.
Структурно волновод похож на продукцию Lumus. А производит его, вероятно, Schott.
Оптика Ray-Ban Display решает проблемы старых дифракционных волноводов, такие как паразитная засветка и артефакты. Сидящий напротив человек не видит следов экрана в очках. Но за это в прямом смысле приходится платить. Такая технология дороже в производстве.
Если стекло треснет или поцарапается, не придётся рассчитывать, что вы найдёте замену где-либо, кроме авторизованного сервиса. Кроме того, к обеим сторонам волновода приклеен набор линз, которые с одной стороны оснащены функцией автоматического затемнения. Они со временем теряют свою эффективность (медленнее и хуже затемняются). Поэтому, даже если выдержит батарейка, через несколько лет ослабнет защита от солнца.
Корпус и вычисления
С петлями дела обстоят немного лучше, но они всё ещё скрыты под приклеенными панелями и крошечными винтами T3. Ничто в этой конструкции не располагает к самостоятельным работам.
В дужках с правой стороны установлена вычислительная платформа Snapdragon AR1, 32 ГБ флеш-памяти и 2 ГБ оперативной памяти LPDDR4X. С левой стороны — аккумулятор, микрофоны и динамики открытого типа. Динамики впаяны, любая поломка означает серьёзную операцию или похороны.
Итог
Передовое оборудование после бурного этапа миниатюризации едва ли может сразу стать мечтой сервисного инженера. При этом, компактность и стиль не обязательно означают одноразовость. Например, iPhone Air в тестах ремонтопригодности показал себя хорошо, и очки тоже можно спроектировать иначе, чем Ray-Ban Display, просто это не приоритет.
